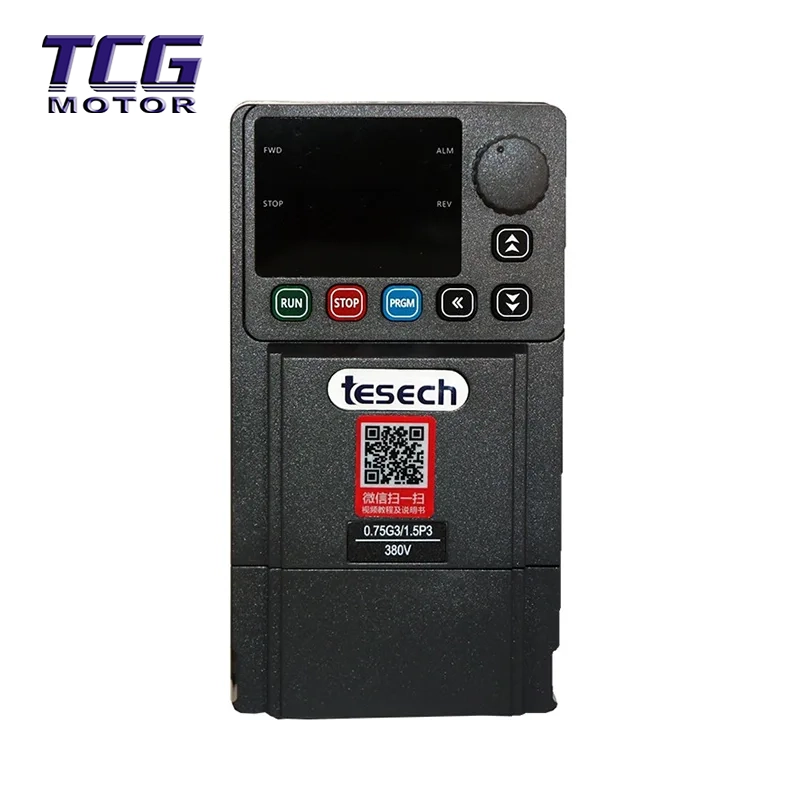

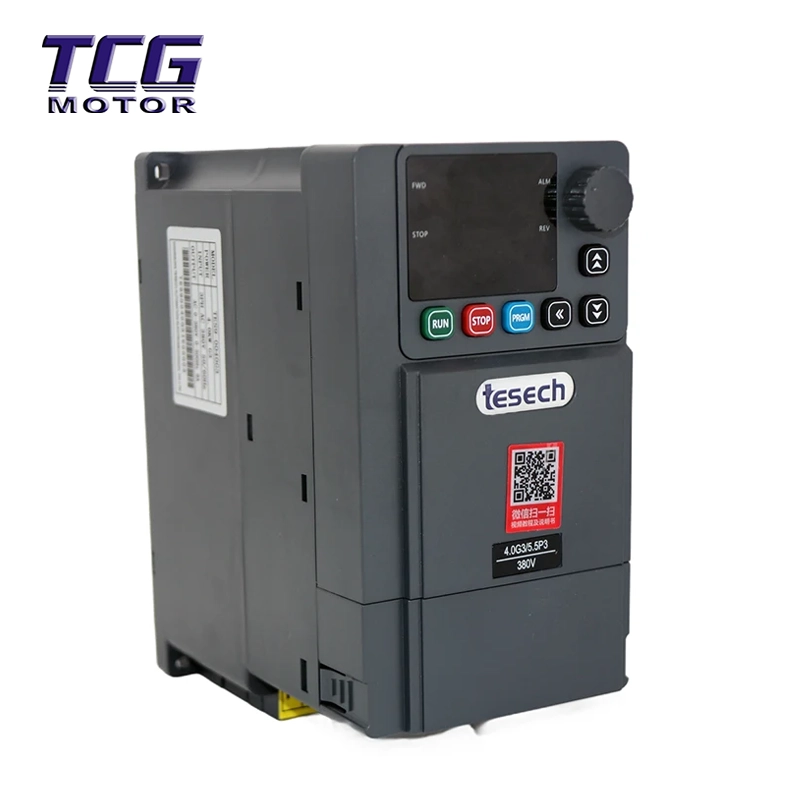

Частотно-регулируемый привод серии 900G

По сравнению с преобразователями частоты меньшего размера или с одной функцией преобразователь частоты серии 900G превосходит другие по адаптируемости к промышленной среде и характеристикам управления:

Полный диапазон мощности для сценариев тяжелых условий эксплуатации: предлагает различные форм-факторы от A00 до A12, охватывая выходную мощность от 0,75 кВт до 630 кВт. Специально разработанный для промышленного оборудования, требующего высокой выходной мощности, он решает проблемы высокого пускового тока и сложного управления мощными двигателями.

Векторное управление для высокого крутящего момента на низких скоростях: поддерживает SVC с передаточным числом до 1:100, обеспечивая 150 % номинального крутящего момента даже при частоте 0,5 Гц, обеспечивая плавный и безударный пуск в тяжелых условиях.

Управление несколькими насосами для системной интеграции: встроенная усовершенствованная логика подачи воды поддерживает режим управления несколькими насосами от 1 до 5, напрямую управляя сложными системами водоснабжения с постоянным давлением без необходимости использования дополнительного контроллера ПЛК.

Управление несколькими насосами для системной интеграции: встроенная усовершенствованная логика подачи воды поддерживает режим управления несколькими насосами от 1 до 5, напрямую управляя сложными системами водоснабжения с постоянным давлением без необходимости использования дополнительного контроллера ПЛК.

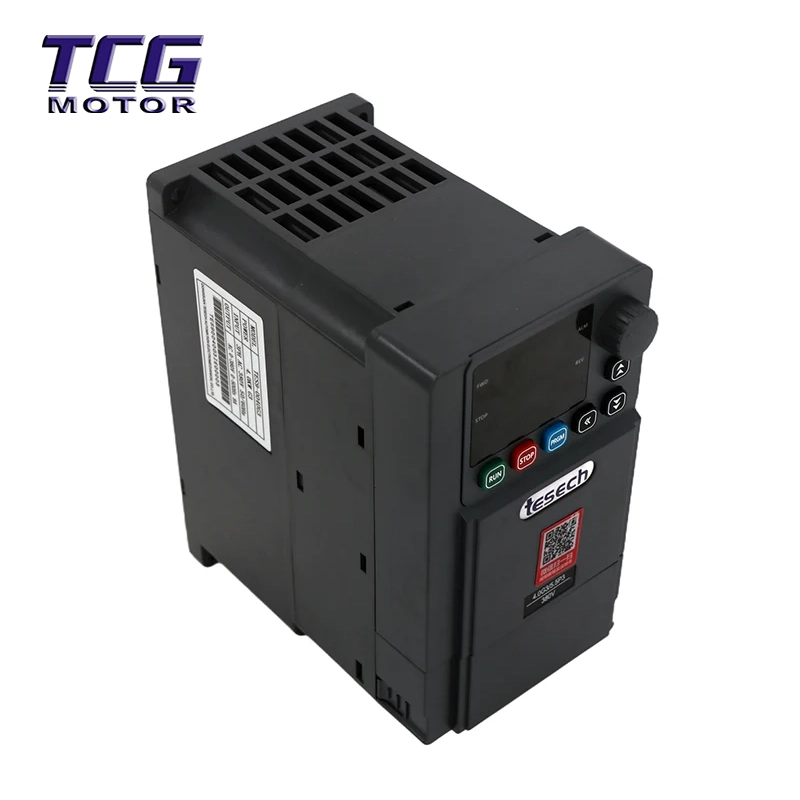

Защита и отвод тепла промышленного уровня. Частотно-регулируемый привод серии 900G имеет независимую конструкцию воздуховода и степень защиты IP20, что эффективно противостоит проникновению пыли в промышленных средах. В сочетании с интеллектуальным вентилятором с регулируемой температурой он обеспечивает стабильную работу в течение длительного времени.

Полнопортовая связь и интеллектуальная сеть. Стандартная конфигурация включает протокол связи Modbus-RTU и поддерживает интерфейс RS485, что обеспечивает простую интеграцию с системами мониторинга главного компьютера для обмена данными в режиме реального времени при автоматизации производства.

Технические параметры продукта

Отрасли применения и сценарии

Частотно-регулируемый привод серии 900G, обладающий высокой удельной мощностью и широкой логикой применения, широко используется в следующих областях:

Энергетика и коммунальное хозяйство: Мощные насосные станции водоснабжения постоянного давления, системы очистки сточных вод, вытяжные вентиляторы.

Машиностроение: приводы шпинделей станков с ЧПУ, термопластавтоматы, экструдеры, упаковочное оборудование.

HVAC: Насосы циркуляционной воды центрального кондиционирования, вентиляторы градирен, системы HVAC.

Энергетика и горнодобывающая промышленность: Вспомогательные приводы шахтных подъемников, ленточные конвейеры, компрессоры.

Инструкции по установке и использованию

1. Механическая установка

Вертикальная установка: Должен быть установлен вертикально на плоской металлической поверхности, обеспечивая беспрепятственный поток воздуха для рассеивания тепла.

Пространство для рассеивания тепла: необходимо обеспечить достаточное пространство по вертикали сверху и снизу (A≥10 мм, B≥200 мм для моделей 0,75–22 кВт). Перекрытие воздухозаборника строго запрещено.

Требования к окружающей среде: Температура окружающей среды должна находиться в пределах от -10°C до +40°C (при температуре выше 40°C требуется снижение номинальных характеристик). Снижение номинальных характеристик требуется на высоте более 1000 метров.

2. Электрические соединения

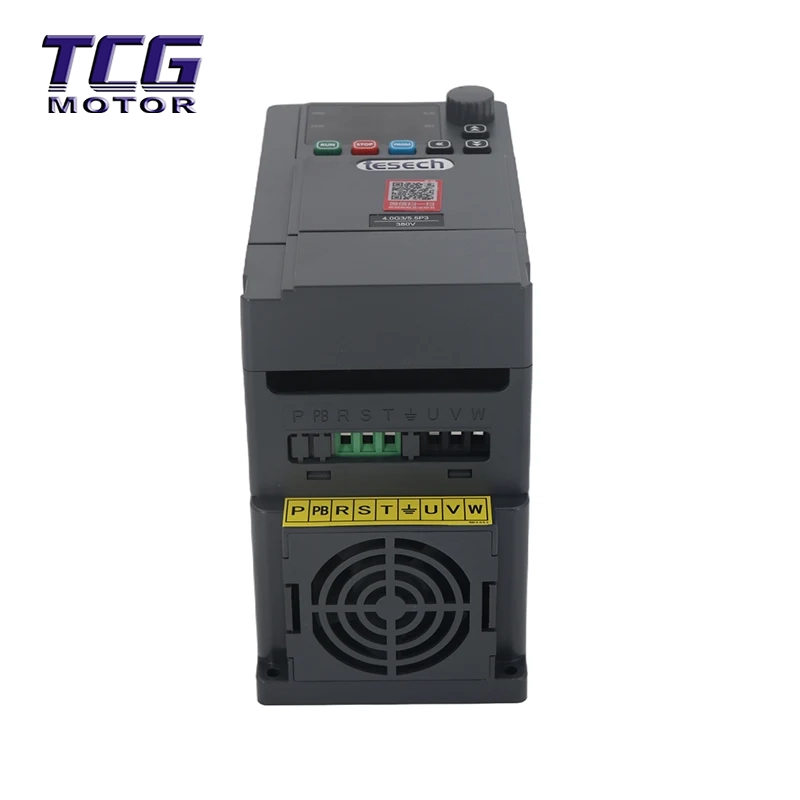

Основная схема: R/S/T подключается к трехфазному источнику питания, U/V/W подключается к двигателю. Реверс соединений строго запрещен!

Тормозной блок: 0,75–5,5 кВт имеет встроенный тормозной блок и требует внешнего тормозного резистора (подключается к клемме +/PB); Для мощности 7,5 кВт и выше требуется внешний тормозной блок.

Заземление: Клемма PE должна быть надежно заземлена, а сопротивление заземления должно соответствовать местным нормам.

3. Процедура быстрой отладки

1). Сброс параметров: Установите F0-24 = 1, чтобы восстановить заводские настройки.

2). Параметры двигателя: Установите F8-00 (Мощность) на F8-04 (Скорость) в соответствии с паспортной табличкой.

3). Идентификация параметров: Установите F8-07 для выполнения статической или динамической идентификации (требуется для векторного управления для получения оптимального крутящего момента).

4). Управление работой: Установите F0-00, чтобы выбрать рабочий канал (0: Панель, 1: Терминал, 2: Связь).

5). Уставка частоты: Установите F0-01, чтобы выбрать источник частоты.

Часто задаваемые вопросы

Вопрос 1: В чем разница между частотно-регулируемым приводом серии 900G и предыдущей мини-моделью (900M)?

О: TES 900G — это инвертор общего назначения с более широким диапазоном мощности (до 630 кВт), более широким набором портов ввода-вывода (5 каналов DI, 2 канала AI) и мощными характеристиками векторного управления, что делает его подходящим для сложных сценариев промышленного управления. С другой стороны, мини-модель 900M обычно предназначена для простых приложений с низким энергопотреблением (<2,2 кВт) и имеет меньшее количество портов.

Вопрос 2. Поддерживает ли частотно-регулируемый привод серии 900G управление подачей воды с несколькими насосами?

А: Да. Серия 900G имеет встроенную комплексную ПИД-логику. Установив параметры F0-26 и F5, можно обеспечить управление несколькими насосами от 1 до 5, включая различные режимы, такие как «один используется, один в режиме ожидания», «управление главный-подчиненный» и «синхронное управление», что позволяет строить сложные системы водоснабжения без внешнего контроллера.

Вопрос 3: Что такое управление SVC? Почему необходима идентификация параметров?

О: SVC (бездатчиковое векторное управление скоростью) позволяет инвертору точно контролировать крутящий момент двигателя даже без энкодера. Идентификация параметров двигателя (F8-07) позволяет преобразователю «изучить» внутренние параметры двигателя (такие как сопротивление и индуктивность), тем самым достигая низкочастотного выходного сигнала с высоким крутящим моментом (0,5 Гц/150%). Без идентификации инвертор будет работать только в нормальном режиме V/F, что снижает его способность выдерживать большие нагрузки.

В4: Что делать, если на панели отображается «Err14», указывающее, что модуль перегревается?

О: «Err14» указывает на то, что температура инверторного модуля слишком высока. Пожалуйста, проверьте: 1. Не слишком ли тяжелый груз или он был заблокирован в течение длительного времени? 2. Не поврежден ли охлаждающий вентилятор или воздуховод забит пылью? 3. Температура окружающей среды выше 40°C (требуется снижение номинальных характеристик или улучшение вентиляции)? 4. Не установлена ​​ли несущая частота F0-13 слишком высокой (несущую частоту можно соответствующим образом уменьшить для уменьшения тепловыделения)?

В5: Как продлить срок службы инвертора в суровых условиях?

О: Рекомендуется регулярно (каждые 6-12 месяцев) очищать вентилятор охлаждения и воздуховод от пыли; в средах с высоким содержанием пыли (уровень загрязнения > 2) преобразователь частоты следует устанавливать в защитный шкаф со степенью защиты IP54 или выше; При хранении в течение длительного периода (более 1 года) перед использованием следует провести обработку по старению в соответствии с инструкцией по эксплуатации.
