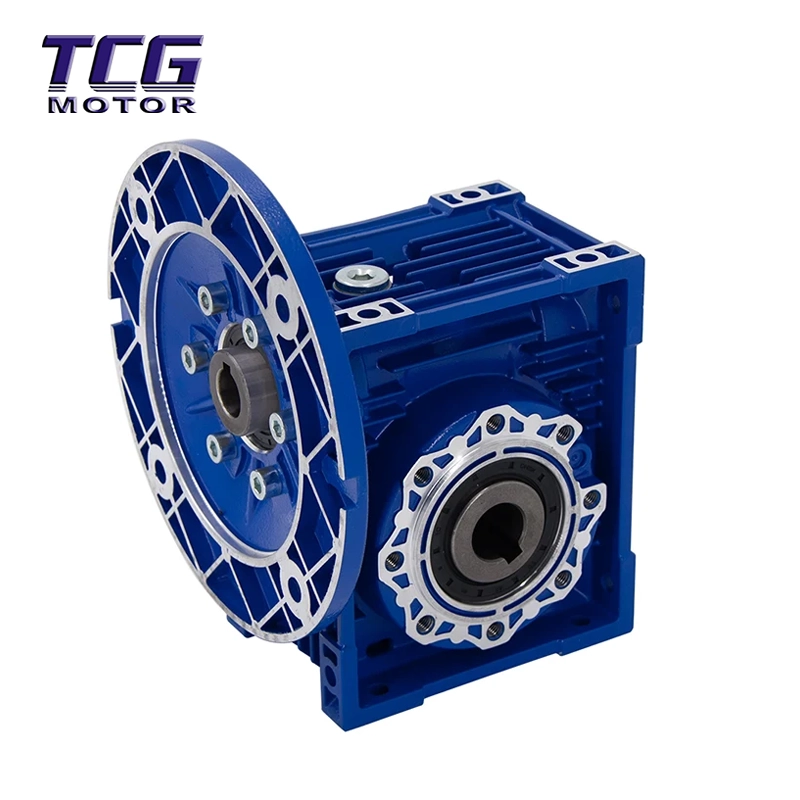

Червячный редуктор

Точная конструкция и превосходное рассеивание тепла: Корпус червячного редуктора изготовлен из высококачественного литого под давлением алюминиевого сплава с достаточным количеством охлаждающих ребер, обеспечивающим отличную теплопроводность и большую площадь рассеивания тепла, что эффективно продлевает срок его службы.

Тихая и стабильная работа: в червячном редукторе используется прецизионно отшлифованная приводная червячная передача с закаленной поверхностью зубьев, что обеспечивает низкий уровень шума и плавность работы, что подходит для сред с высокими экологическими требованиями.

Прочность и долговечность: червячная передача изготовлена ​​из стали 20Cr, обработана карбонитрированием, что обеспечивает твердость поверхности зубьев HRC60; червячное колесо изготовлено из специальной износостойкой никелевой бронзы, обеспечивающей высокую износостойкость.

Всенаправленная установка: клеммная колодка и корпус, адаптируемые к универсальным конфигурациям установки, целиком изготовлены из литого под давлением алюминиевого сплава, что обеспечивает отличную герметизацию и предотвращает попадание пыли и утечек.

Технические характеристики

СЕРИЯ ЧЕРВЯЧНЫХ РЕДУКТОРОВ NMR

ОБЩЕЕ ВВЕДЕНИЕ

Особенности конструкции

-Высококачественный корпус из литого под давлением алюминиевого сплава, подходящий для универсального монтажа.

-Конструкция радиатора для охлаждения обеспечивает большую площадь поверхности и более высокую теплоемкость, чем чугунные корпуса.

От -025 до 150. С диапазоном мощности от 60 Вт до 15 кВт.

-Большой диапазон передаточных чисел. Каждый размер рамы имеет 12 передаточных чисел от 5:1 до 100:1.

-Закаленный червяк с тонким шлифованием обладает более высокой эффективностью и большим выходным крутящим моментом.

-Низкий уровень шума и стабильная работа. может адаптироваться к долгосрочным условиям работы в ужасных условиях.

-Легкий вес, высокая механическая прочность.

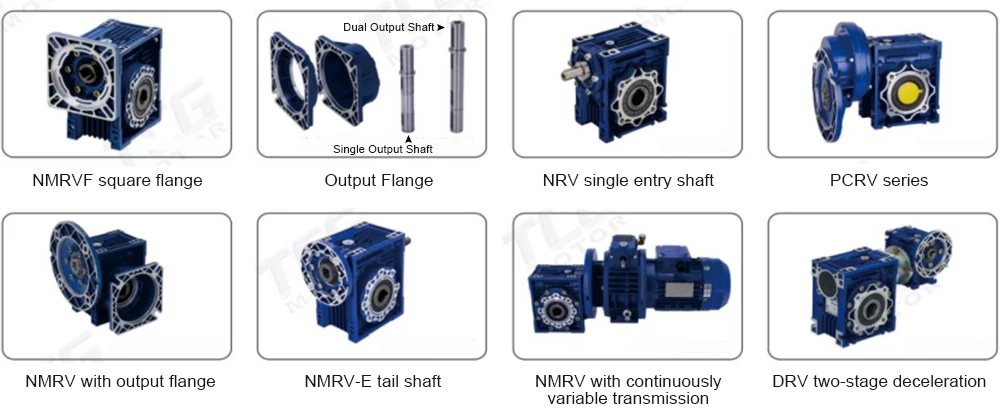

-Комбинация модуляции PCRV и DRV расширяет соотношение редукторов RV с i=5:1 до 3200:1.

ОСНОВНЫЕ МАТЕРИАЛЫ

- Корпус: литой алюминиевый сплав (размер рамы: от 025 до 90): чугун (размер рамы: 110–150)

-Червяк: сталь 20Cr, обработка цементацией и азотированием (твердость зуба HRC60, толщина затвердевания. Слой более 0,5 мм после точного шлифования)

-Червячное колесо: специальный износостойкий сплав никелевой бронзы.

РАСПЫЛИТЕЛЬНОЕ ФОРМОВАНИЕ / КРАСКА

-Корпус из алюминиевого сплава:

①Дробеструйная очистка и специальная антисептическая обработка поверхности алюминиевого сплава.

②после фосфатирования. покрыты синей краской RAL5010, запеченной.

-Чугунный корпус: окрашен в синий цвет RAL5010 с отделкой для запекания.

ЭФФЕКТИВНОСТЬ

КПД — важный показатель редуктора, который зависит от конструкции, изготовления и состояния трения пары червячной передачи. Из-за различных характеристик трения редуктора в работе и в состоянии покоя КПД редуктора можно разделить на динамический и статический.

СМАЗКА

ОБЪЕМ СМАЗКИ РЕДУКТОРА RV

-Объем смазки для R V зависит от монтажного положения редуктора.

- Весь запас редукторов RV заправлен смазкой WA320 в соответствии с монтажным положением B3, если монтажное положение отличается от B3, требуется специальное указание.

ОБЪЕМ СМАЗКИ (ЛИТРЫ)

ОБЪЕМ СМАЗКИ ПК МОДУЛЬНАЯ КОСВОЗНАЯ ПЕРЕДАЧА

-Смазка модуля винтового редуктора ПК не связана со смазкой редукторов. смазка и объем не зависят от монтажного положения ПК.

- Модуль винтового редуктора ПК перед отправкой заполняется смазкой WA680.

ОБЪЕМ СМАЗКИ (ЛИТРЫ)

ВЫБОР СМАЗКИ

Приложения

Благодаря низкому уровню шума, высокой стабильности и превосходной коррозионной стойкости червячный редуктор широко используется в следующих областях:

Оборудование автоматизации: Роботы, конвейерные ленты, упаковочное оборудование.

Общая промышленность: оборудование для пищевой промышленности, фармацевтическое оборудование, полиграфическое оборудование, химическое оборудование.

Особые условия: поверхность алюминиевого сплава подвергается специальной антикоррозионной обработке, устойчивой к коррозии от органических растворителей, таких как бензин и ксилол, что делает ее пригодной для работы в средах с химическими веществами и специальными растворителями.

Заводская сила

Стандартное производство: Изготовлено в строгом соответствии с европейскими стандартами (IEC) и международными стандартами IM для обеспечения международной совместимости.

Передовые процессы: использование передовых технологий литья под давлением алюминиевых сплавов и процессов прецизионного шлифования для обеспечения точности и качества каждого продукта.

Контроль материалов: строгий отбор сырья; Червячная передача подвергается карбонитрированию, чтобы обеспечить толщину закаленного слоя >0,5 мм, что гарантирует эффективность передачи.

Награды компании

Hengfu: Обладает солидным опытом в производстве двигателей и коробок передач.

Отличная взаимозаменяемость: продукты демонстрируют отличную взаимозаменяемость и получили широкое признание на рынке.

Сертификация качества: Продукция соответствует международным стандартам системы менеджмента качества.

Послепродажное обслуживание и обслуживание

Техническая поддержка: Мы предоставляем профессиональное руководство по выбору и техническую поддержку при установке.

Гарантия качества: продукция проходит тщательное тестирование перед отправкой с завода, чтобы гарантировать бесперебойную работу.

Рекомендации по техническому обслуживанию: Мы рекомендуем пользователям своевременно доливать или заменять смазочное масло указанного типа (WA320/WA680) в зависимости от места установки для поддержания оптимальной эффективности.

Упаковка и доставка

Упаковка: Для обеспечения безопасной и неповрежденной транспортировки используются стандартные деревянные ящики или картонные коробки.

Срок поставки: Достаточный запас распространенных моделей обеспечивает быструю доставку после размещения заказа.

Экспортные стандарты: Для экспортируемых редукторов предоставляются услуги по упаковке, соответствующей международным стандартам доставки.

Корпоративная сила

Партнерские бренды

Часто задаваемые вопросы

Вопрос 1: Можно ли использовать этот червячный редуктор в высокоагрессивных средах?

А: Да. Корпус из алюминиевого сплава подвергается дробеструйной очистке и специальной антикоррозионной обработке, сохраняя серебристо-белый внешний вид сплава и сопротивляясь коррозии под воздействием органических растворителей, таких как бензин и ксилол.

В2: Какой тип масла используется в червячном редукторе на заводе?

A: Червячные редукторы RV по умолчанию поставляются со смазочным маслом WA320 для ориентации установки B3; Модули цилиндрической передачи ПК поставляются со смазочным маслом WA680.

В3: Что делать, если мой метод установки не B3?

О: Количество смазочного масла в червячном редукторе RV зависит от ориентации установки. Если метод установки отличается от B3, его необходимо указать при заказе, чтобы производитель мог отрегулировать количество масла или предоставить соответствующие рекомендации.

Вопрос 4: Насколько эффективна эта коробка передач?

Ответ: КПД – важный показатель, зависящий от конструкции и условий трения пары червячной передачи. В изделии используется трансмиссионный червяк с закаленной поверхностью зубьев, который отличается высокой эффективностью и сохраняет стабильные характеристики трения как в динамических, так и в статических условиях.
