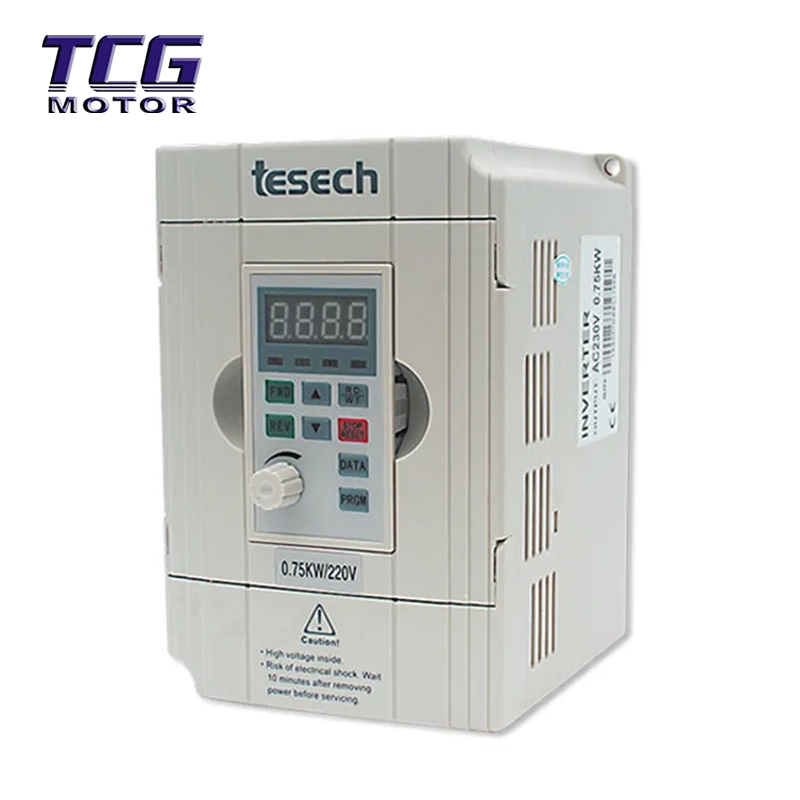

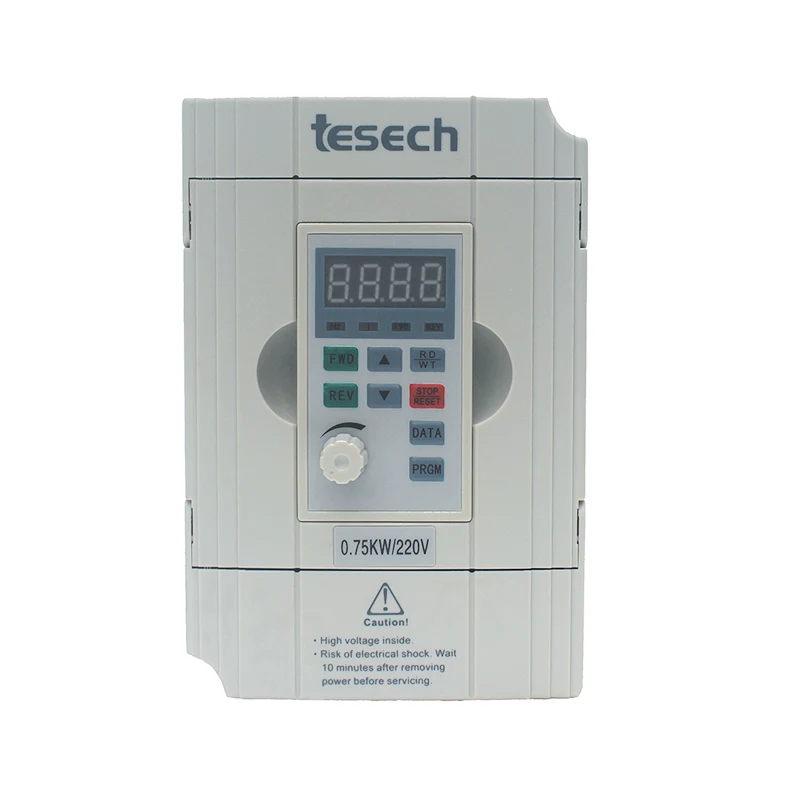

Частотно-регулируемый привод общего назначения мощностью 0,75 кВт

Частотно-регулируемый привод общего назначения мощностью 0,75 кВт обладает значительными преимуществами промышленного уровня:

Векторное ядро, высокий крутящий момент на низкой частоте: оно использует исключительно алгоритм векторного управления SVC, поддерживая самоидентификацию параметров двигателя (стационарная/полная настройка) даже при мощности 0,75 кВт. По сравнению с обычными инверторами V/F он обеспечивает более стабильный крутящий момент на низких скоростях, избегая таких проблем, как «невозможность движения» или «колебания скорости».

Унифицированная платформа для всех диапазонов мощности. Она обладает той же логикой промышленного управления, что и инверторы средней и высокой мощности. Он поддерживает ПИД-управление процессом, многоскоростное программирование (16 скоростей) и базовые функции ПЛК, позволяя выполнять сложные автоматизированные процессы даже при мощности 0,75 кВт, а не просто регулировать скорость пуска и остановки.

Конструкция защиты промышленного уровня: использование настенной железной конструкции корпуса (тип A/тип M) обеспечивает превосходное рассеивание тепла по сравнению с мини-инверторами с пластиковыми корпусами, эффективно противостоит пыли и электромагнитным помехам в промышленных средах, обеспечивая надежную непрерывную работу 24 часа в сутки, 7 дней в неделю.

Полнопортовая связь, будущая масштабируемость: стандартный интерфейс связи RS-485 (поддерживает протокол Modbus-RTU), даже автономное устройство мощностью 0,75 кВт можно легко подключить к системе мониторинга главного компьютера, а интерфейс зарезервирован для приложений промышленного Интернета вещей (IIoT).

Технические параметры продукта

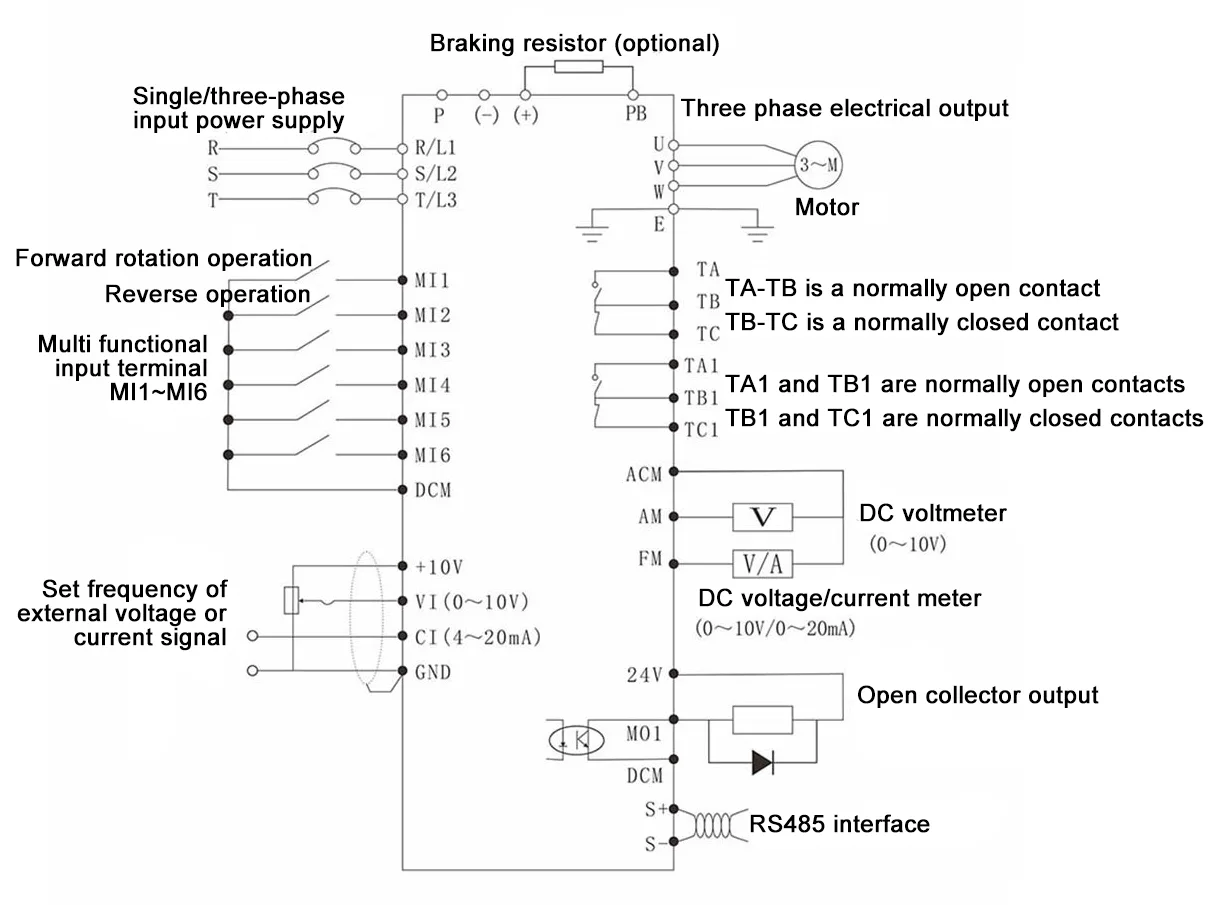

Основная схема подключения

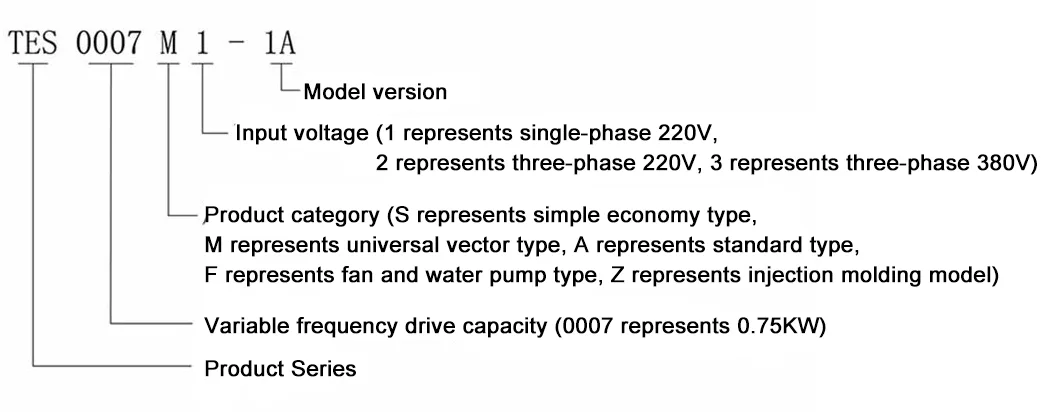

Описание модели продукта

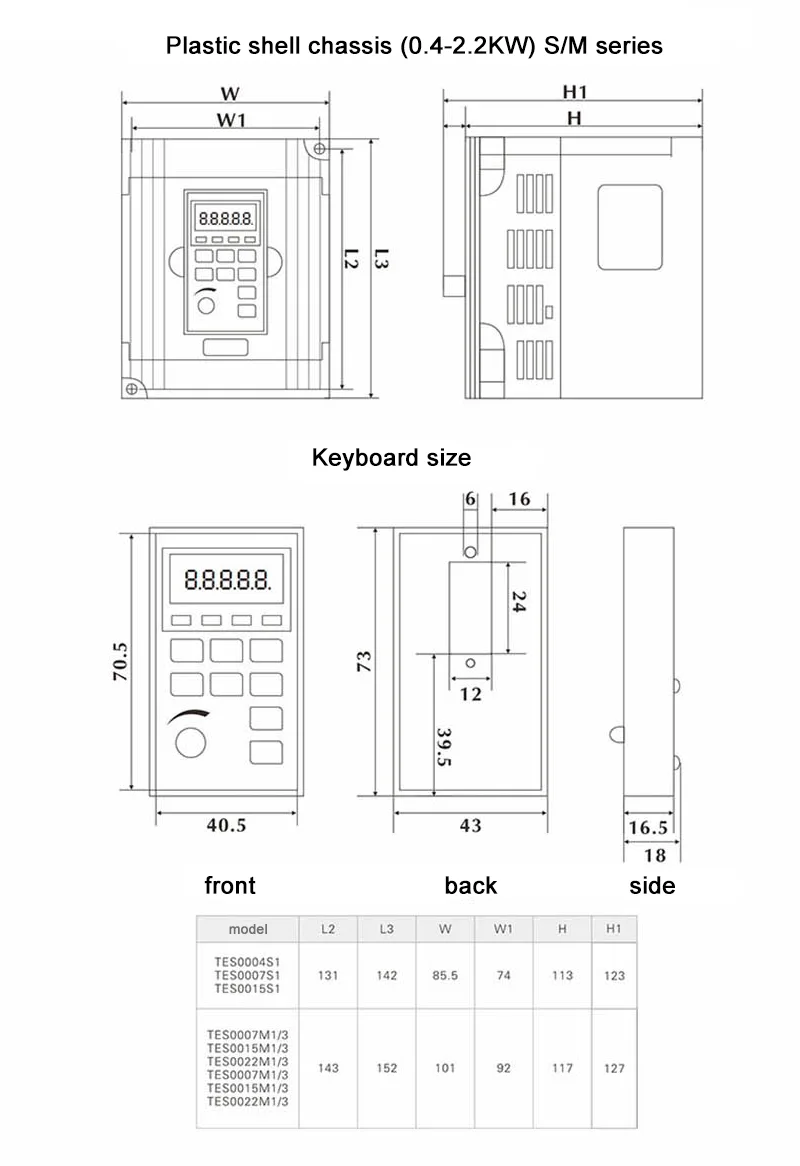

Контурный чертеж продукта

Отрасли применения и сценарии

Частотно-регулируемый привод общего назначения мощностью 0,75 кВт, обладающий высоким крутящим моментом и высокой надежностью, широко используется в следующих областях:

Прецизионное оборудование: гравировальные станки с ЧПУ, небольшие шлифовальные станки, упаковочное оборудование, миксеры.

Оборудование автоматизации: Конвейерные системы, системы автоматического управления дверями, печатное оборудование.

HVAC и водоснабжение: небольшие вентиляторы центрального кондиционирования, управление вспомогательными насосами для систем водоснабжения с постоянным давлением.

Текстильная печать и крашение: небольшие волочильные машины, намоточное оборудование (благодаря превосходным возможностям контроля крутящего момента).

Инструкции по установке и использованию

1. Механическая установка

Требования к окружающей среде: температура окружающей среды должна поддерживаться в диапазоне от -10°C до +50°C, а относительная влажность - ниже 90 % (без конденсации).

Резервирование пространства: при настенной установке необходимо оставить не менее 100 мм вентиляционного пространства над и под устройством. Не перекрывайте воздухозаборник.

2. Электрическое подключение

Основная цепь: Подключите вход питания к клеммам питания (R/S/T) и подключите двигатель к клеммам двигателя (U/V/W). Обратное подключение строго запрещено!

Конфигурация торможения: Модель мощностью 0,75 кВт обычно имеет встроенный тормозной блок. Для быстрого торможения подключите внешний тормозной резистор (подключенный к клеммам P/+ и PB).

3. Процедура быстрой отладки

1). Сброс параметров: Установите F0-27 = 3, чтобы восстановить заводские настройки.

2). Настройка параметров двигателя: Установите F2-01 (Мощность) на F2-05 (Скорость) в соответствии с паспортной табличкой двигателя.

3). Выбор режима управления: Установите F0-01 = 0, чтобы выбрать векторное управление (SVC), или F0-01 = 2, чтобы выбрать управление V/F.

4). Идентификация параметров (рекомендуется): Установите F2-11 = 2 (полная настройка) или 1 (статическая настройка) и нажмите кнопку «Пуск», чтобы преобразователь автоматически запомнил параметры двигателя.

5). Проверка работы: управляйте запуском/остановкой с помощью кнопки «ПУСК» на панели или внешних разъемах и отрегулируйте потенциометр или кнопки для установки частоты.

Часто задаваемые вопросы

Вопрос 1: Может ли преобразователь частоты общего назначения мощностью 0,75 кВт запустить тяжелую нагрузку?

А: Абсолютно. Частотно-регулируемый привод общего назначения мощностью 0,75 кВт поддерживает векторное управление (SVC) с пусковым моментом до 150%. Для тяжелого оборудования, такого как миксеры или дробилки, с выходной мощностью 0,75 кВт, рекомендуется установить параметры паспортной таблички двигателя в группе F2 и выполнить идентификацию параметров двигателя в F2-11, чтобы получить оптимальные характеристики крутящего момента на низкой скорости.

В2: Есть ли в этом инверторе встроенный тормозной резистор?

О: Согласно техническим характеристикам, указанным в руководстве, модели мощностью 37 кВт и ниже (включая 0,75 кВт) имеют встроенный тормозной блок. Пользователям необходимо только приобрести внешний тормозной резистор и подключить его к клеммам P(+) и PB; дополнительный тормозной блок не требуется, что экономит затраты на установку.

В3: Как контролировать прямое и обратное вращение двигателя?

Управлять им можно несколькими способами:

Управление с панели: непосредственно нажмите кнопку FWD (вперед) или REV (назад) на панели управления.

Управление клеммой: Подключитесь к клемме MIn через внешний переключатель (F5-00 и F5-01 должны быть установлены на функцию прямого/обратного хода).

Переключение параметров: Настройка F0-09 напрямую изменяет команду направления вращения без необходимости изменения проводки двигателя.

Вопрос 4. Преобразователь частоты выделяет много тепла?

О: Модель мощностью 0,75 кВт выделяет относительно мало тепла, но для обеспечения срока ее службы ее необходимо устанавливать вертикально с беспрепятственной вентиляцией сверху и снизу. Если температура окружающей среды превышает 40°C, рекомендуется снизить номинальные характеристики устройства или установить вентилятор для принудительного охлаждения.
