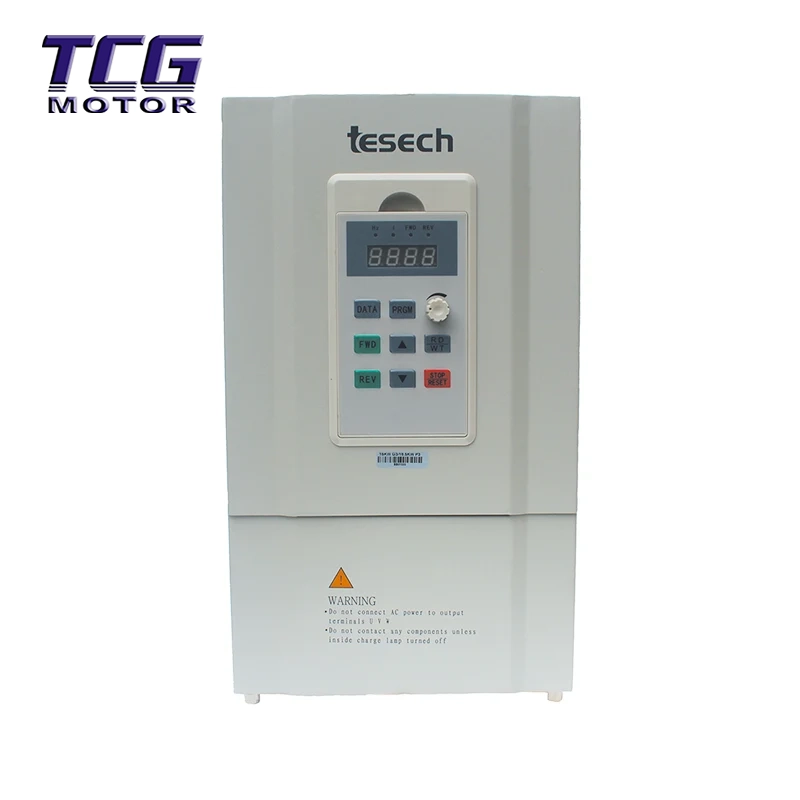

Частотно-регулируемый привод мощностью 11 кВт для тяжелых условий эксплуатации

По сравнению с моделями меньшей мощности преобразователь частоты мощностью 11 кВт для тяжелых условий эксплуатации имеет прочный железный корпус с более компактной компоновкой внутренних компонентов и более высокой устойчивостью к электромагнитным помехам. Будь то крупное горнодобывающее оборудование, водяные насосы большой подъемной силы или сложные приводы производственных линий, TES-390 мощностью 11 кВт обеспечивает надежную и стабильную основную мощность.

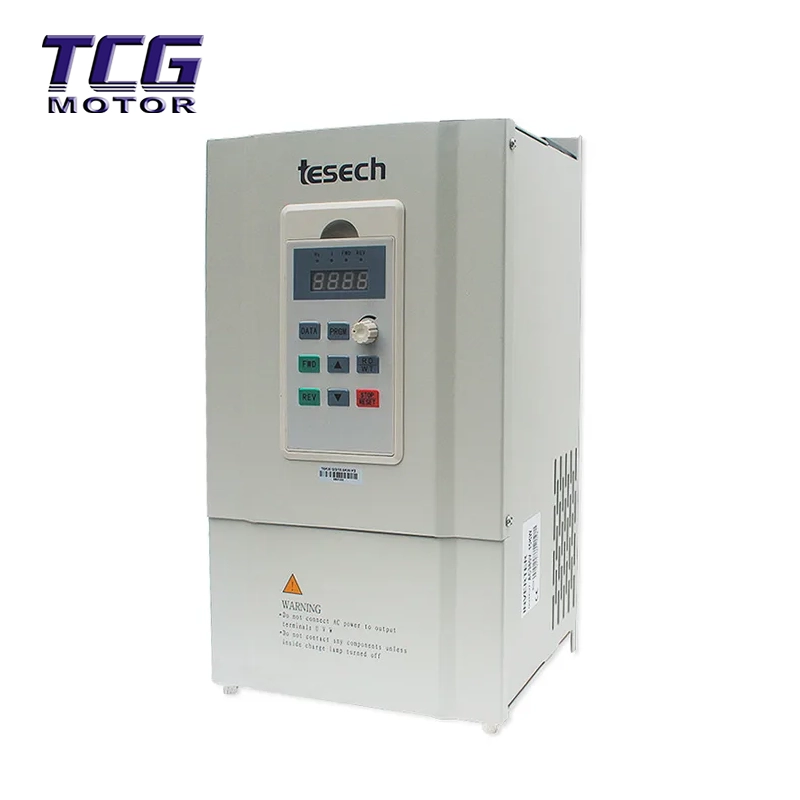

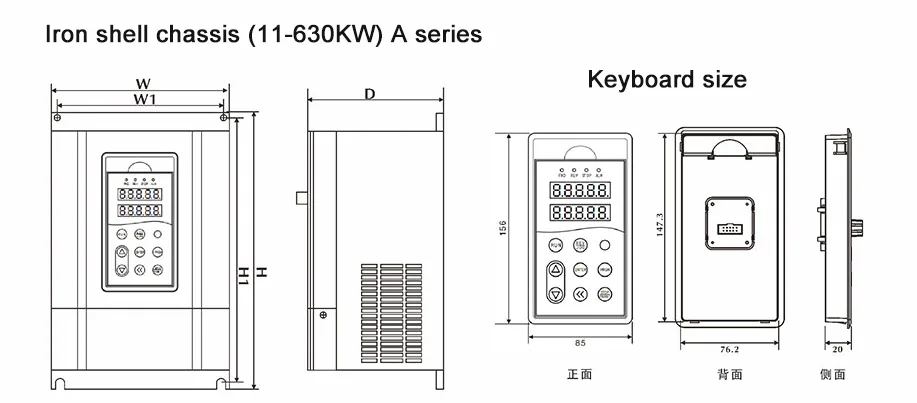

Прочный и долговечный железный корпус:

В модели мощностью 11 кВт используется полностью закрытый железный корпус (IP20). По сравнению с пластиковым корпусом моделей меньшей мощности, железный корпус эффективно защищает от сильных электромагнитных помех (ЭМС) в промышленных условиях, предотвращает прямое попадание пыли во внутренние схемы и имеет более оптимизированный канал рассеивания тепла, что делает его пригодным для суровых промышленных условий, таких как шахты и литейные заводы.

Устойчивость к перегрузке по току в тяжелых условиях, плавный пуск:

Учитывая высокий пусковой ток и инерцию двигателя мощностью 11 кВт, эта модель обеспечивает 200 % мгновенный ток отключения и 160 % номинальной выходной мощности, идеально справляясь с тяжелым запуском оборудования, такого как дробилки и компрессоры, и эффективно предотвращая ложные сбои из-за перегрузки по току.

Независимый воздуховод, принудительное охлаждение:

Мощность 11 кВт выделяет значительное количество тепла. Эта модель оснащена мощным независимым воздуховодом охлаждающего вентилятора, отводящим горячий воздух непосредственно наружу шкафа. Это предотвращает циркуляцию и скопление горячего воздуха внутри шкафа, решая проблему частых отключений из-за перегрева мощного оборудования в жарких летних условиях.

Полное расширение портов, интегрированное управление:

Стандартная конфигурация включает в себя множество промышленных интерфейсов связи (RS-485 Modbus-RTU) и несколько терминалов ввода-вывода, поддерживающих управление циклами нескольких насосов (от 1 до 5) и простое программирование ПЛК. Он может напрямую управлять крупномасштабными системами водоснабжения с постоянным давлением или автоматизированными производственными линиями без необходимости использования дополнительных сложных шкафов управления.

Технические параметры продукта

Отрасли применения и сценарии

Частотно-регулируемый привод мощностью 11 кВт для тяжелых условий эксплуатации благодаря своей высокой производительности и высокой надежности широко используется в следующих областях тяжелой промышленности:

Масштабный контроль жидкости: насосные станции высотного водоснабжения, крупные центральные кондиционеры, системы аэрации очистки сточных вод.

Горнодобывающая промышленность и строительные материалы: Дробилки, шаровые мельницы, ленточные конвейеры, элеваторы.

Промышленное производство: большие воздушные компрессоры, гидравлические системы термопластавтоматов, вспомогательное оборудование для прокатки стали.

Энергетическая и химическая промышленность: Большие смесительные резервуары, центрифуги, вентиляторы и системы принудительной тяги.

Инструкции по установке и использованию

1. Механическая установка (важные этапы)

Вертикальная установка: Модель мощностью 11 кВт большая и тяжелая, ее необходимо устанавливать вертикально на плоской металлической стене. Перевернутая или горизонтальная установка строго запрещена.

Пространство для рассеивания тепла: 11 кВт генерирует большое количество тепла; необходимо оставить вентиляционное пространство ≥300 мм сверху и снизу (документ рекомендует 150 мм, но для моделей более высокой мощности рекомендуется больше места).

Меры по предотвращению образования пыли: В средах с высоким уровнем запыленности (например, в текстильной и деревообрабатывающей промышленности) необходимо установить пылевые фильтры или использовать отдельный герметичный электрический шкаф.

2. Электрические соединения

Основная цепь: Подключите входные клеммы (R/S/T) к трехфазному источнику питания, а выходные клеммы (U/V/W) к двигателю. Подключение источника питания к выходным клеммам строго запрещено!

Тормозной блок: Модель мощностью 11 кВт не имеет встроенного тормозного блока (требуется внешний блок). Если требуется быстрая остановка, необходимо подключить внешний тормозной модуль и тормозной резистор (подключаемый к клеммам P/+ и PB).

Реактор: рекомендуется установить входной дроссель переменного тока на стороне источника питания, чтобы улучшить коэффициент мощности и устранить гармоники высокого порядка.

3. Процедура быстрого ввода в эксплуатацию

Сброс параметров: Установите F0-27 = 3, чтобы восстановить заводские настройки.

Параметры двигателя: Установите F2-01 (Мощность) на 11,0, а F2-03 (Ток) на ток, указанный на паспортной табличке двигателя.

Векторная настройка: Установите F2-11 = 2 (Полная настройка), нажмите кнопку «Пуск», чтобы преобразователь автоматически распознал параметры двигателя (нагрузка должна быть отключена).

Тест работы: установите F0-02 = 1 (управление клеммами), F0-03 = 2 (вход напряжения AI1), подключите потенциометр для выполнения тестов регулировки скорости.

Меры предосторожности

Частое переключение питания строго запрещено: внутренние конденсаторы инвертора мощностью 11 кВт имеют большой зарядный ток. Частое отключение питания через контактор во время работы категорически запрещено, так как это может легко повредить модуль IGBT. Рекомендуется запускать и останавливать работу через клеммы управления.

Передача на большие расстояния: если расстояние до двигателя превышает 100 метров, необходимо установить выходной дроссель, чтобы предотвратить чрезмерный ток утечки, вызванный распределенной емкостью кабеля.

Требования к заземлению: Преобразователь частоты мощностью 11 кВт для тяжелых условий эксплуатации должен использовать метод одноточечного заземления. Площадь поперечного сечения заземляющего провода должна быть ≥ 6 мм². Использование заземляющего провода совместно с другим силовым оборудованием строго запрещено.

Часто задаваемые вопросы

Вопрос 1: Каковы структурные различия между инвертором мощностью 11 кВт и инвертором мощностью 5,5 кВт?

О: Самая большая разница заключается в материале корпуса и системе отвода тепла. В инверторах мощностью 5,5 кВт и ниже обычно используются пластиковые корпуса, обеспечивающие рассеивание тепла за счет естественной конвекции; в то время как частотно-регулируемый привод для тяжелых условий эксплуатации мощностью 11 кВт, являющийся агрегатом высокой мощности, использует прочный железный корпус, который не только обеспечивает более надежную защиту от электромагнитных помех, но также оснащен независимым охлаждающим вентилятором с воздушным потоком, который напрямую выводит внутреннее тепло за пределы шкафа, предотвращая накопление тепла во время работы на высокой мощности.

Вопрос 2: Требуется ли для сверхмощного преобразователя частоты мощностью 11 кВт внешний тормозной блок?

О: Да, оно должно быть внешним. В документации указано, что для 37кВт и выше необходим внешний тормозной блок, но модели на 11кВт обычно не имеют встроенного тормозного блока (или это может зависеть от конкретной партии; для 37кВт и ниже в документации упоминается встроенное торможение, но для агрегатов большой мощности при вводе в эксплуатацию обычно требуется внешний тормозной блок). Для оборудования мощностью 11 кВт (например, кранов и центрифуг), если требуется быстрая остановка, необходимо приобрести внешний тормозной блок и соответствующий тормозной резистор (мощность ≥ 2500 Вт, сопротивление ≥ 43 Ом).

В3: Почему мой инвертор мощностью 11 кВт сообщает о «перегреве» после некоторого времени работы?

О: Инверторы мощностью 11 кВт выделяют много тепла, и перегрев обычно вызван тремя причинами: 1. Засорение воздуховодов. Пожалуйста, проверьте, работает ли вентилятор и есть ли ворс/пыль на впускном отверстии для воздуха; 2. Высокая температура окружающей среды. Если температура внутри шкафа управления превышает 40°C, установите кондиционер или вытяжной вентилятор; 3. Поврежденный вентилятор. Вентилятор является отдельным компонентом для моделей мощностью 11 кВт. Если вентилятор не вращается, необходимо немедленно остановить машину и заменить вентилятор.

Вопрос 4: Может ли инвертор мощностью 11 кВт управлять несколькими двигателями?

О: Да, но с условием. Модели мощностью 11 кВт поддерживают параллельный привод нескольких двигателей в режиме управления V/F. Рекомендуется, чтобы общий ток не превышал номинальный ток преобразователя частоты в 1,1 раза.
