По сравнению с обычными преобразователями частоты общего назначения, представленными на рынке, преобразователи частоты серии 900E превосходят по точности управления и интеллектуальным функциям:
Двухрежимное управление, превосходная производительность: исключительно поддерживает бездатчиковое векторное управление (SVC) для синхронных двигателей, обеспечивая высокий пусковой момент даже на низких скоростях, с точностью управления, намного превосходящей традиционные преобразователи частоты с управлением V/F.
Интеллектуальная настройка, согласование одним щелчком мыши: преобразователь частоты, оснащенный функцией самоопределения параметров двигателя (статическая/динамическая идентификация), автоматически определяет параметры двигателя, устраняя необходимость в утомительных ручных расчетах и гарантируя, что система привода всегда находится в оптимальном состоянии согласования.
Встроенный ПИД-регулятор подачи воды с постоянным давлением: внешний контроллер не требуется; Встроенная комплексная логика ПИД-регулятора напрямую активирует функции защиты от сна, пробуждения и нехватки воды для систем водоснабжения с постоянным давлением, что значительно снижает затраты на систему.
Удобный интерактивный интерфейс: оснащен многофункциональной светодиодной панелью управления, поддерживающей мониторинг в реальном времени нескольких параметров, таких как частота, напряжение, ток и мощность, а также функцией автоматического переключения параметров, что упрощает эксплуатацию и обслуживание.
Комплексная защита: оснащен более чем 20 функциями обнаружения неисправностей, включая защиту инверторного блока, перегрузку по току, перенапряжение, понижение напряжения, потерю фазы, перегрев и короткое замыкание на землю, обеспечивая безопасность оборудования и персонала.
|
Элемент |
Спецификация |
|
Входная мощность |
Трехфазное 380–480 В (50/60 Гц) |
|
Режим управления |
Управление V/F, бездатчиковое векторное управление синхронным двигателем (FMSVC) |
|
Настройка частоты |
Верхний предел: 500,0 Гц / Нижний предел: 0,0 Гц (регулируется) |
|
Несущая частота |
1,0 кГц ~ 16,0 кГц (автоматическая регулировка в зависимости от температуры) |
|
Диапазон скоростей |
1:100 (в режиме SVC) |
|
Перегрузочная способность |
150 % номинального тока (60 с) |
|
Класс защиты |
IP20 (требуется среда установки) |

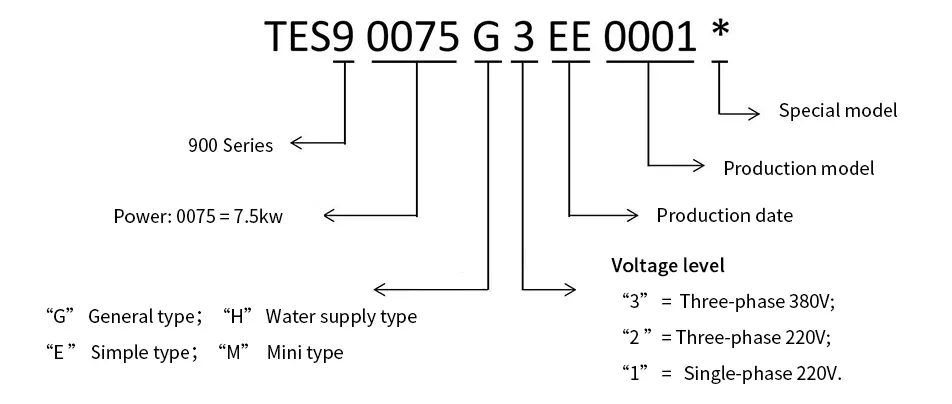

Преобразователи частоты серии 900 названы в соответствии со следующими правилами:
| 900M Mini, однофазный вход: 200–240 В ± 10 %, трехфазный вход: 380–480 В ± 10 %, 50/60 Гц | ||||
| Модель преобразователя частоты | Адаптированный двигатель | Номинальный выходной ток А | Номер ссылки на внешний вид | |
| КВт | HP | |||
| 900-0007М1 | 0.75 | 1 | 4 | А00М |
| 900-0015М1 | 1.5 | 2 | 7 | А00М |
| 900-0007М3 | 0.75 | 1 | 2.5 | А00М |
| 900-0015М3 | 1.5 | 2 | 3.7 | А00М |
| 900-0022М3 | 2.2 | 3 | 5.1 | А00М |
| Однофазный вход: 200–240 В ± 10 %, 50/60 Гц. | ||||
| Модель преобразователя частоты | Адаптированный двигатель | Номинальный выходной ток А | Номер ссылки на внешний вид | |
| КВт | HP | |||
| 900-0007Г1 | 0.75 | 1 | 4 | А00 |
| 900-0015Г1 | 1.5 | 2 | 7 | А00 |
| 900-0022Г1 | 2.2 | 3 | 10 | А00 |
| 900-0040Г1 | 4.0 | 5 | 18 | А01 |
| Трехфазный вход: 380~480В ± 10%, 50/60Гц | ||||
| Модель преобразователя частоты | Адаптированный двигатель | Номинальный выходной ток А | Номер ссылки на внешний вид | |
| КВт | HP | |||
| 900-0007Г3 | 0.75 | 1 | 2.5 | А00 |
| 900-0015Г3 | 1.5 | 2 | 3.7 | А00 |
| 900-0022Г3 | 2.2 | 3 | 5.1 | А00 |
| 900-0030Г3 | 3.0 | 4 | 7.0 | А00 |
| 900-0040Г3 | 4.0 | 5 | 9.0 | А01 |
| 900-0055Г3 | 5.5 | 7.5 | 13 | А01 |
| 900-0075Г3 | 7.5 | 10 | 17 | А02 |
| 900-0110Г3 | 11 | 15 | 25 | А02 |
| 900-0150Г3 | 15 | 20 | 32 | А03 |
| 900-0185Г3 | 18.5 | 25 | 38 | А03 |
| 900-0220Г3 | 22 | 30 | 45 | А04 |
| 900-0300Г3 | 30 | 40 | 60 | А04 |
| 900-0370Г3 | 37 | 50 | 75 | А05 |
| 900-0450Г3 | 45 | 60 | 90 | А05 |
| 900-0550Г3 | 55 | 70 | 110 | А06 |
| 900-0750Г3 | 75 | 100 | 150 | А07 |
| 900-0930Г3 | 93 | 125 | 170 | А07 |
| 900-1100Г3 | 110 | 150 | 210 | А08 |
| 900-1320Г3 | 132 | 175 | 250 | А08 |
| 900-1600Г3 | 160 | 210 | 300 | А09 |
| 900-1850Г3 | 185 | 245 | 340 | А09 |
| 900-2000Г3 | 200 | 260 | 380 | А09 |
| 900-2200Г3 | 220 | 300 | 415 | А09 |
| 900-2500Г3 | 250 | 350 | 470 | А10 |
| 900-2800Г3 | 280 | 370 | 520 | А10 |
| 900-3150Г3 | 315 | 400 | 600 | А10 |
| 900-3550Г3 | 355 | 420 | 650 | А11 |
| 900-4000Г3 | 400 | 530 | 725 | А11 |
| 900-4500Г3 | 450 | 595 | 820 | А11 |
| 900-5000Г3 | 500 | 595 | 980 | А11 |
| 900-5600Г3 | 560 | 740 | 1080 | А12 |
| 900-6300Г3 | 630 | 830 | 1200 | А12 |

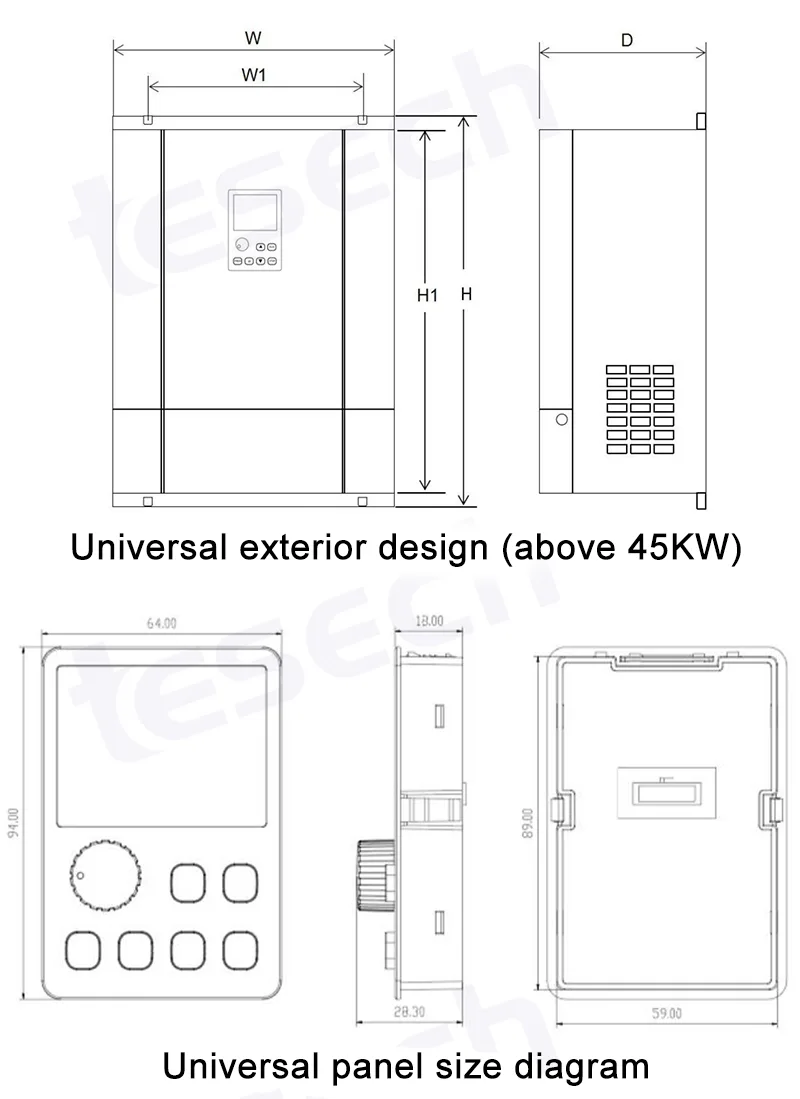

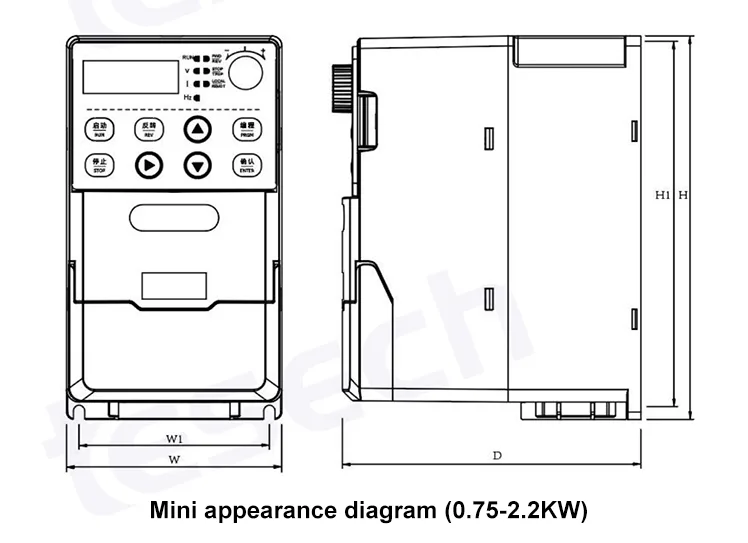

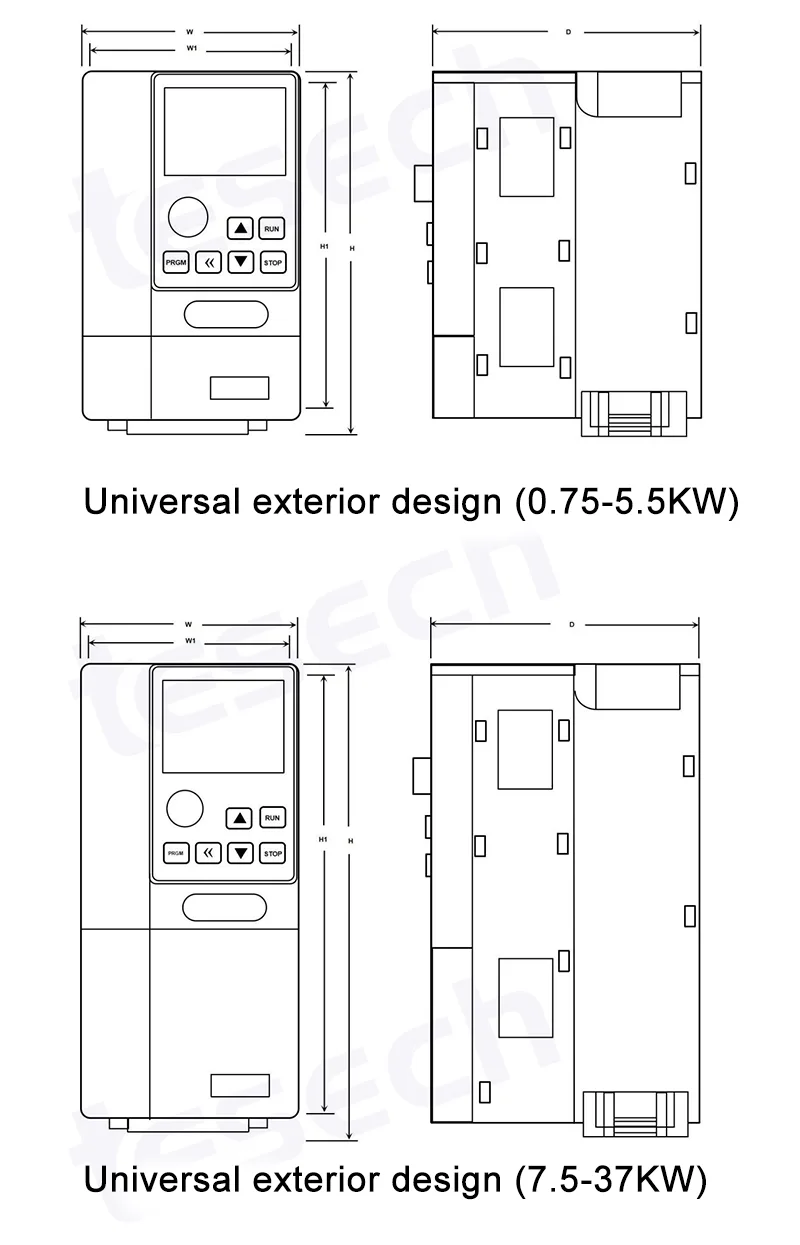

| Справочный номер | Власть | Размеры (мм) | Установочный размер (мм) | Диафрагма | |||
| H | W | D | H1 | П1 | |||
| А00М | 0,75~1,5кВт/220В 0,75~2,2кВт/380В |
153 | 86 | 123 | 143 | 76 | 4,5 мм |
| А00 | 0,75~2,2кВт/220В 0,75~2,2кВт/380В |
170 | 86 | 141 | 157 | 75 | 5 мм |
| А01 | 4,0 ~ 5,5 кВт/380 В 4,0/220 В |
188 | 96 | 171 | 176 | 83.6 | 5 мм |
| А02 | 7,5 ~ 11 кВт | 228 | 114 | 192 | 214.5 | 98.7 | 5 мм |
| А03 | 15~18,5кВт | 290 | 160 | 182 | 269 | 143 | 6,5 мм |
| А04 | 22~30КВт | 328 | 193 | 217 | 305 | 172 | 8,5 мм |
| А05 | 37~45кВт* | 344 | 228 | 223 | 324 | 206 | 8,5 мм |
| А06 | 45~55кВт | 490 | 327.5 | 238 | 459 | 202.5 | 10 мм |
| А07 | 75~93кВт | 526 | 300 | 304 | 504 | 200 | 9 мм |
| А08 | 110~132кВт | 690 | 370 | 360 | 636.5 | 232 | 10 мм |
| А09 | 160~220кВт | 720 | 410 | 360 | 690 | 330 | 10 мм |
| А10 | 250~315кВт | 1060 | 650 | 392.5 | 1030 | 420 | 12 мм |
| А11 | 355~500КВт | 1361.5 | 818 | 404.5 | 1280 | 520 | 16 мм |
| А12 | 560~630кВт | 1330 | 786 | 410 | 1295 | 500 | 16 мм |
Частотно-регулируемый привод серии 900E с широким диапазоном мощностей и мощными характеристиками управления широко используется в следующих областях:
Водоснабжение и отопление, вентиляция и кондиционирование: Системы водоснабжения постоянного давления, водяные насосы центрального кондиционирования, вентиляторы градирен.
Промышленное производство: станки с ЧПУ, текстильное оборудование, полиграфическое и упаковочное оборудование, оборудование для обработки пластмасс.
Транспортировка материалов: ленточные конвейеры, элеваторы, смесители.
Особые применения: благодаря поддержке управления синхронными двигателями он особенно подходит для сценариев привода синхронных двигателей с постоянными магнитами, где энергоэффективность и размер имеют решающее значение.
Требования к окружающей среде: Температура окружающей среды при установке должна находиться в пределах от -10°C до +50°C, относительная влажность менее 90 % (без конденсации), а также не содержать агрессивных газов и проводящей пыли.
Требования к пространству: Для обеспечения отвода тепла необходимо оставить достаточно места над и под инвертором (рекомендуется 10 см выше и 10 см ниже), а с обеих сторон следует оставить вентиляционные зазоры не менее 5 см.
Основная цепь: Подключите входные клеммы (R/S/T) к трехфазному источнику питания, а выходные клеммы (U/V/W) к двигателю. Категорически запрещается ошибочно подключать шнур питания к выходным клеммам.
Схема управления: поддерживает несколько входных сигналов, включая аналоговые сигналы 0–10 В (AI1), потенциометры и сигналы внешнего переключателя (DI1/DI2).
Заземление: Клемма PE инвертора должна быть надежно заземлена.
1). Сброс параметров: Установите F0-31 = 1, чтобы восстановить заводские настройки.
2). Параметры двигателя: Установите F0-00 (Мощность), F0-01 (Напряжение), F0-02 (Ток), F0-03 (Частота) и F0-04 (Скорость) в соответствии с паспортной табличкой двигателя.
3). Режим управления: Установите F3-00 = 2, чтобы выбрать векторное управление синхронным двигателем (при необходимости режим SVC).
4). Идентификация параметров: Установите F0-06 для выполнения статической или динамической идентификации параметров (для векторного управления).
5). Команда запуска: Установите F0-19, чтобы выбрать канал запуска (панель/терминал), и F0-20, чтобы выбрать источник частоты.
o Основной блок инвертора TES 900E × 1
o Настенная панель управления (включая соединительный кабель) × 1
o Руководство пользователя (включая гарантийный талон) × 1
o Аксессуары для установки (винты/экраны) × 1 комплект.
o Отправка в течение 48 часов с момента размещения заказа (при наличии на складе).
o Предоставляются профессиональные услуги по отслеживанию логистики.
Способ упаковки: Для упаковки используются антистатические пакеты + коробки из жесткого картона, а для внешней коробки используются коробки из высокопрочного гофрированного картона для обеспечения безопасной транспортировки.
Время доставки: стандартные товары будут отправлены в согласованные сроки; товары по индивидуальному заказу будут доставлены в течение согласованных рабочих дней.
Каналы логистики: поддерживаются DHL, FedEx, UPS и морские/воздушные перевозки.
Вопрос 1: Может ли TES 900E управлять синхронным двигателем с постоянными магнитами?
А: Да. Частотно-регулируемый привод серии 900E поддерживает бездатчиковое векторное управление (режим SVC) для синхронных двигателей. После установки F3-00 на 2 в сочетании с функцией идентификации параметров F0-06 он может идеально управлять синхронным двигателем с постоянными магнитами, обеспечивая высокую эффективность управления и высокий крутящий момент.
В2: Что делать, если на панели отображается «Er01» неисправность защиты инверторного блока?
О: «Er01» обычно возникает из-за короткого замыкания на выходе, заземления или перегрева модуля. Пожалуйста, проверьте, хорошая ли изоляция двигателя и не поврежден ли выходной провод; убедитесь, что воздуховод инвертора не заблокирован и вентилятор работает нормально; Если сигнал тревоги не исчезнет после устранения внешних неисправностей, обратитесь в службу технической поддержки для проверки платы привода или инверторного модуля.
В3: Как добиться функции подачи воды с постоянным давлением?
О: Частотно-регулируемый привод серии 900E имеет встроенную мощную функцию ПИД-регулирования. Просто подключите сигнал датчика давления к клемме AI1, установите F1-00 для выбора уставки ПИД-регулятора и F1-02 для выбора источника обратной связи ПИД-регулятора в качестве AI1. Затем установите целевое значение давления для F1-01 в соответствии с требованиями трубопроводной сети.
Вопрос 4: Требуется ли преобразователь частоты регулярного технического обслуживания?
А: Да. Рекомендуется проверять его каждые 6-12 месяцев. Сосредоточьтесь на очистке вентилятора охлаждения и воздуховодов от пыли, проверке ослабления внутренних винтов и проверке клемм проводов на наличие признаков возгорания. При хранении в течение длительного периода (более 1 года) перед использованием следует провести обработку старением перед зарядкой в соответствии с инструкцией по эксплуатации.
