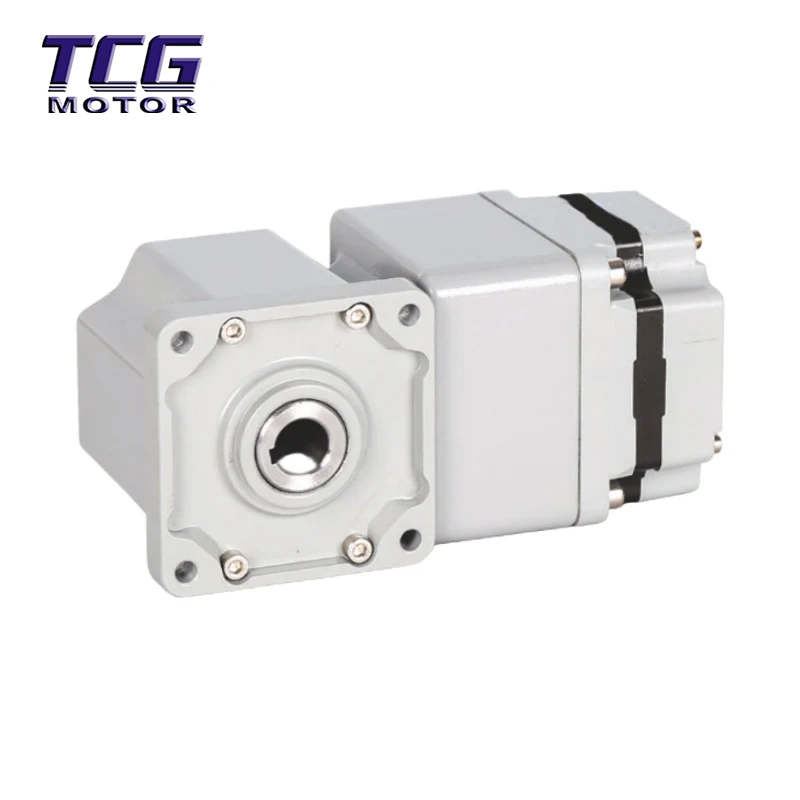

Двигатель BLDC мощностью 60 Вт с прямоугольной коробкой передач 80GR

Этот двигатель BLDC мощностью 60 Вт с прямоугольным редуктором 80GR разработан специально для автоматизированного оборудования, требующего вертикального рулевого управления и точной передачи. Он отличается компактной компоновкой и высоким выходным крутящим моментом благодаря прямоугольной конструкции вала, что делает его идеальным силовым решением для концевых соединений роботов, прецизионных инструментов, логистических перевозок и других областей.

Преимущества продукта

Расположение под прямым углом для оптимального использования пространства: угловая конструкция под углом 90° вертикально преобразует направление передачи, экономя XX% плоского пространства, что делает ее особенно подходящей для концевых эффекторов роботизированных манипуляторов и многоуровневого автоматизированного оборудования.

Высокий крутящий момент и стабильная трансмиссия: передаточное число 80GR в сочетании с высокопрочными шестернями обеспечивает пиковый крутящий момент 7 Н·м, подходящий для тяжелых условий эксплуатации, таких как подъем, зажим и вращение.

Высокоточное позиционирование с минимальной погрешностью: точность передачи достигает уровня ISO 5, погрешность передачи ≤5% и повторяемость ±X%, что превосходит обычные прямоугольные редукторы.

Низкая вибрация и шум, бесшумная работа: шестерни подвергаются точному шлифованию и динамической балансировке, в результате чего рабочий шум составляет менее 55 дБ, что подходит для тихой среды, например, для лабораторного оборудования и точной механической обработки.

Модульная конструкция для легкой установки: двигатель BLDC мощностью 60 Вт с прямоугольным редуктором 80GR предлагает варианты монтажа как на фланце, так и на лапах, адаптируясь к различным интерфейсам оборудования и сокращая время интеграции системы.

Приложения

Робототехника: концевые исполнительные механизмы промышленных роботов, совместные поворотные модули роботизированных манипуляторов, системы рулевого управления AGV.

Оборудование автоматизации: Автоматизированные производственные линии, угловые конвейеры, подъемно-транспортные механизмы, прецизионные сборочные платформы.

Медицинское оборудование: поворотные манипуляторы хирургических роботов, модули привода компьютерного томографа, подъемные оси оборудования для медицинской визуализации.

Точное производство: поворотные столы обрабатывающих центров с ЧПУ, качающиеся оси станков для лазерной резки, оборудование для испытаний полупроводников.

Дифференциация сценариев: двигатель BLDC мощностью 60 Вт с прямоугольным редуктором 80GR подходит для сценариев с ограниченным пространством, требующих вертикальной угловой передачи, замены комбинаций многоступенчатых редукторов и повышения компактности системы и эффективности трансмиссии.

Установка и использование

Требования к установке:

Убедитесь, что перпендикулярность между входным валом и валом двигателя, а также между выходным валом и нагрузочным валом составляет ≤0,1 мм. Для калибровки используйте циферблатный индикатор.

При установке фланца затягивайте винты равномерно, следя за тем, чтобы момент затяжки соответствовал спецификациям (избегайте концентрации локализованных напряжений).

Электрические соединения:

Используйте специальный драйвер BLDC; не подключайте напрямую к источнику питания.

Сигнальные линии энкодера должны быть экранированы для предотвращения электромагнитных помех.

Контроль нагрузки:

Фактический крутящий момент нагрузки ≤80% от номинального крутящего момента; избегайте частой работы с перегрузками.

В условиях высоких температур требуется охлаждающий вентилятор или принудительное воздушное охлаждение.

Советы по техническому обслуживанию:

Полностью закрытая конструкция системы смазки; замена масла в течение всего срока службы не требуется. Регулярно проверяйте уровень масла (при наличии масляного окна).

Упаковка

Упаковка: Двигатель BLDC мощностью 60 Вт с прямоугольным редуктором 80GR закреплен высокоточной формой из алюминиевого сплава и запечатан вакуумной противоударной пленкой, а затем защищен внешней картонной коробкой с сотами и деревянной рамой для предотвращения ударов и деформации.

Доставка: Для стандартных моделей и нестандартных моделей, изготовленных по индивидуальному заказу (например, со специальной длиной вала или напряжением), обратитесь в службу поддержки клиентов. Мы поддерживаем морские перевозки/DHL/воздушные перевозки по всему миру.

Корпоративная сила

Награды и квалификации компании

Партнерские бренды

Часто задаваемые вопросы

В1: Как выбрать между прямоугольным редуктором и редуктором с параллельным валом?

A: Прямоугольные редукторы используются для передач с углом 90°, а редукторы с параллельными валами используются для передач с параллельной компоновкой. Выбор должен основываться на реальных требованиях к пространству и направлению.

В2: Можно ли настроить передаточное число 80GR?

О: настройка поддерживается в диапазоне от 3 до 300 гр. Требуются параметры загрузки, минимальный объем заказа 10 единиц.

В3: Как обеспечить точность установки?

О: Для калибровки рекомендуется использовать лазерный прибор для выравнивания. Соосность/перпендикулярность должна соответствовать требованиям таблицы параметров.

В4: Является ли двигатель BLDC мощностью 60 Вт с прямоугольной коробкой передач 80GR водонепроницаемым?

Ответ: IP54, защита от пыли и брызг. Для влажной или подводной среды требуется версия IP55 или выше или специальные уплотнения.
