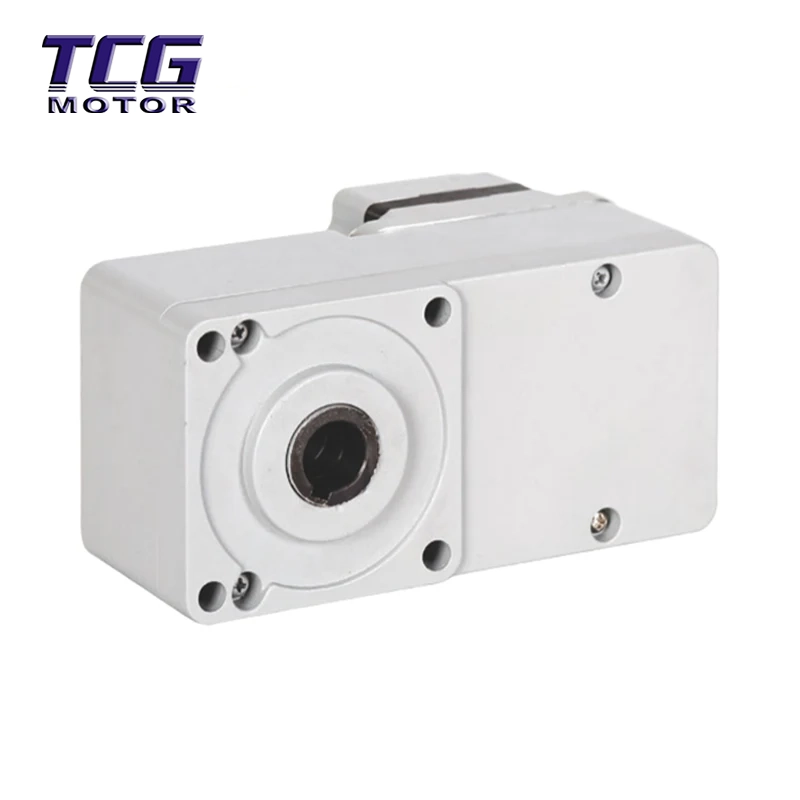

Двигатель BLDC мощностью 30 Вт с плоской коробкой передач с полым валом 60GL разработан специально для обеспечения точного вращения автоматизированного оборудования. Он объединяет кабели и датчики через конструкцию полого вала, а его плоская конструкция экономит много места для установки, что делает его идеальным решением для питания роботизированных манипуляторов, медицинских устройств и прецизионных инструментов.
Этот продукт представляет собой интегрированную систему питания унифицированной конструкции, сочетающую бесщеточный двигатель постоянного тока мощностью 30 Вт с высокоточным плоским редуктором 60GL. Выходной вал имеет полую конструкцию. Его основные особенности:
Конструкция с полым валом: полый вал обеспечивает легкий проход кабелей, воздушных труб или датчиков, что снижает сложность внешней проводки. Подходит для применений, требующих внутренней проводки, таких как соединения роботов и вращающиеся модули в медицинском оборудовании.
Плоская конструкция: общая толщина ≤90 мм, что обеспечивает меньший размер по сравнению с традиционными редукторами и позволяет адаптироваться к монтажным пространствам с ограниченной высотой.
Прецизионная трансмиссия: передаточное число 60GL обеспечивает высокий выходной крутящий момент, отвечающий требованиям точного позиционирования и тяжелых нагрузок.
Сравнение с редукторами со сплошным валом: конструкция полого вала упрощает интеграцию системы, позволяет избежать помех от внешней проводки и повышает аккуратность и надежность оборудования.
Сравнение с другими плоскими коробками передач: Специальное передаточное число 60GL оптимизирует баланс крутящего момента и скорости, адаптируясь к более точным сценариям передачи.
Интеграция с полым валом экономит место и затраты: отверстие вала диаметром 12 мм обеспечивает прямой проход кабеля/оптического кабеля, сокращая количество внешних адаптеров и снижая сложность системы и частоту отказов.
Ультратонкая конструкция адаптируется к пространству с ограниченными возможностями: двигатель BLDC мощностью 30 Вт с плоской коробкой передач с полым валом 60GL общей толщиной ≤90 мм может быть встроен в отсек оборудования или заподлицо с монтажными поверхностями, что делает его особенно подходящим для низкопрофильных применений, таких как медицинское оборудование для визуализации и совместные соединения роботов.
Низкий уровень шума и плавная работа: прецизионно отшлифованные и динамически сбалансированные шестерни обеспечивают уровень рабочего шума 50XXдБ, что подходит для тихих помещений, таких как лабораторное оборудование и умные дома.
Высокоэффективный отвод тепла и длительный срок службы: плоский корпус увеличивает площадь рассеивания тепла, а в сочетании с теплопроводящими материалами непрерывное повышение рабочей температуры составляет ≤80 ℃, а срок службы превышает 20 000 часов.
Робототехника и автоматизация: модули совместных роботов, поворотные оси роботизированных манипуляторов SCARA, поворотные платформы автоматизированного инспекционного оборудования.
Медицинское оборудование: Механизмы вращения эндоскопов, модули приводов оборудования для компьютерной томографии, концевые эффекторы хирургических роботов.
Прецизионное производство: поворотные столы машин для размещения линз SMT, платформы для проверки полупроводниковых пластин, оптическое измерительное оборудование.
Умный дом: скрытые моторизованные ролики для штор, умные механизмы поворота дверных замков, прецизионные подъемные устройства.
Дифференциация сценариев: двигатель BLDC мощностью 30 Вт с плоской коробкой передач с полым валом 60GL особенно подходит для сценариев, требующих интеграции датчиков, энкодеров или кабелей в поворотную ось, избегая запутывания внешних кабелей или помех сигнала.
Убедитесь, что соосность выходного вала и нагрузки составляет ≤0,05 мм. Для смягчения смещенных от центра нагрузок рекомендуется использовать гибкую муфту. Затяните крепежные винты по диагонали, соблюдая момент затяжки, соответствующий спецификациям (избегайте концентрации локализованного напряжения).
Электрическое подключение: необходимо использовать специальный драйвер BLDC; прямое подключение к электросети запрещено.
Сигнальные кабели Холла должны быть экранированы для предотвращения электромагнитных помех.
Фактический крутящий момент нагрузки ≤80% от номинального крутящего момента, что позволяет выдерживать удары при старте и стопе.
Избегайте резких изгибов при прокладке кабелей через полый вал; рекомендуется использовать гибкие кабели.
Проверяйте состояние смазки каждые 3 месяца (только профессиональная разборка). Не открывайте крышку, если уплотнение не повреждено.
В вакуумной упаковке с поддоном из алюминиевого сплава для надежного монтажа, а также дополнительно защищен наружным слоем перламутрового хлопка EPE и сотовой картонной коробкой для предотвращения сжатия и деформации.
Доставка: Для стандартных моделей и нестандартных моделей, изготовленных по индивидуальному заказу (например, со специальной длиной вала или напряжением), обратитесь в службу поддержки клиентов. Мы поддерживаем морские перевозки/DHL/воздушные перевозки по всему миру.
В1: Влияет ли конструкция полого вала на прочность?
A: Благодаря использованию высокопрочных сплавов и конструкции, оптимизированной для моделирования, он может выдерживать номинальную нагрузку, но радиальная/осевая сила не должна превышаться в соответствии со спецификациями.
Вопрос 2. Поддерживается ли пользовательский коэффициент уменьшения?
О: Да, возможна индивидуальная настройка от 5:1 до 200:1 при минимальном количестве заказа 10 единиц.
В3: Существуют ли какие-либо ограничения на прохождение кабелей через полый вал?
A: Рекомендуется использовать гибкие кабели диаметром ≤12 мм, чтобы не поцарапать внутреннюю стенку отверстия вала жесткими проводами.
В4: Можно ли использовать его во влажной среде?
A: степень защиты IP54, пыленепроницаемость и водонепроницаемость. Для экстремальных условий требуется более высокая степень защиты или герметизации.
Вопрос 5: Как откалибровать точность управления с обратной связью?
О: Калибровка фазы Холла и настройка исходного положения энкодера требуются совместно с драйвером. Предоставляется техническая поддержка.
