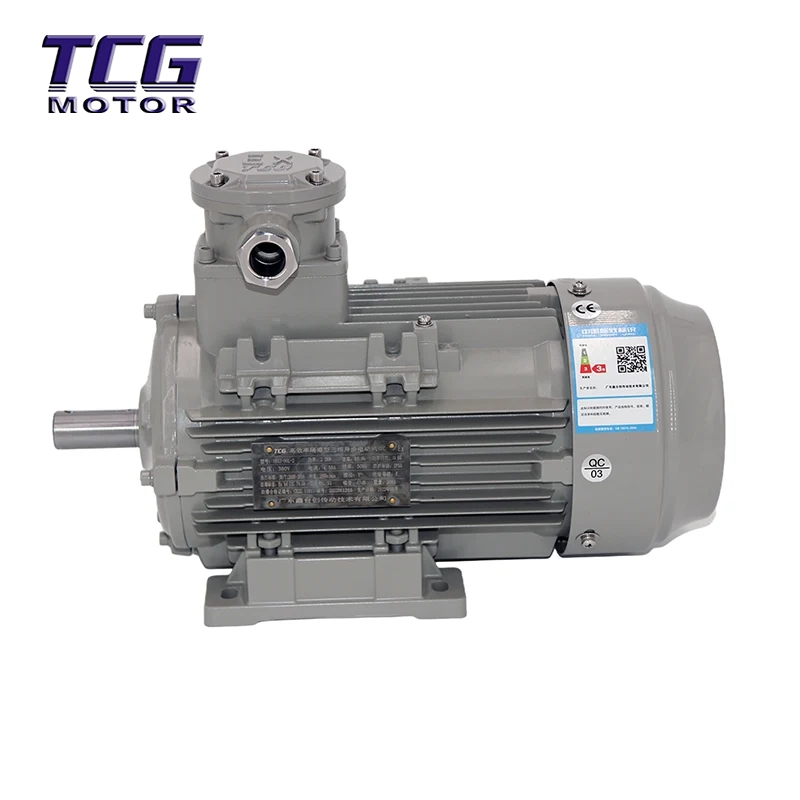

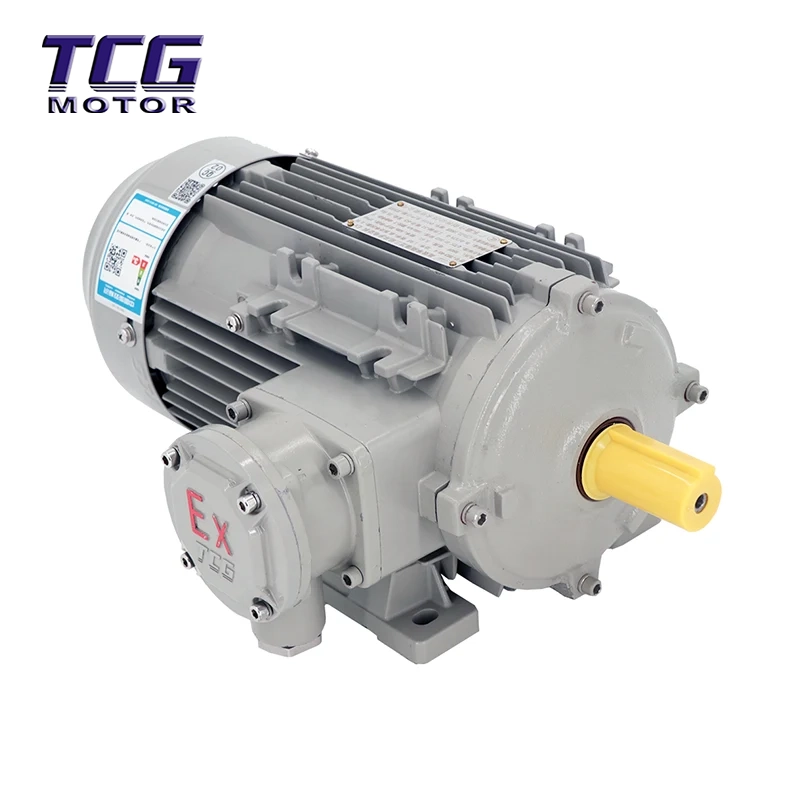

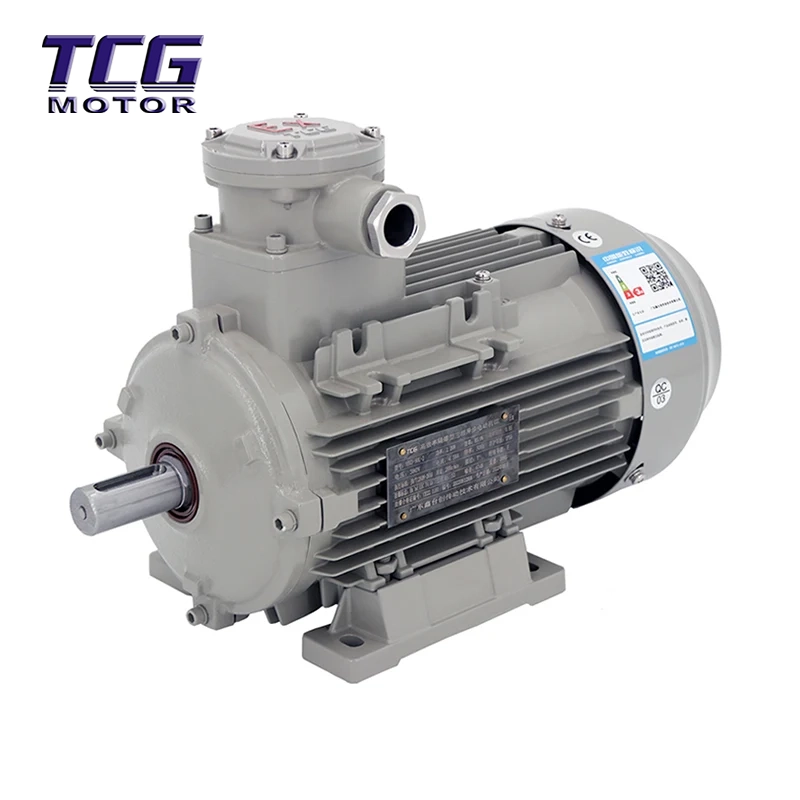

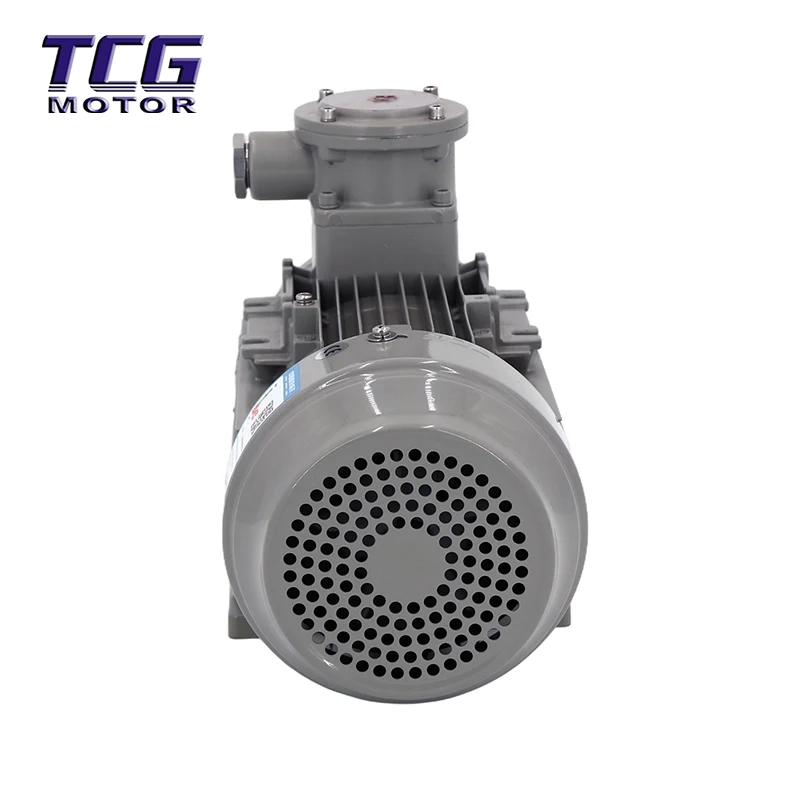

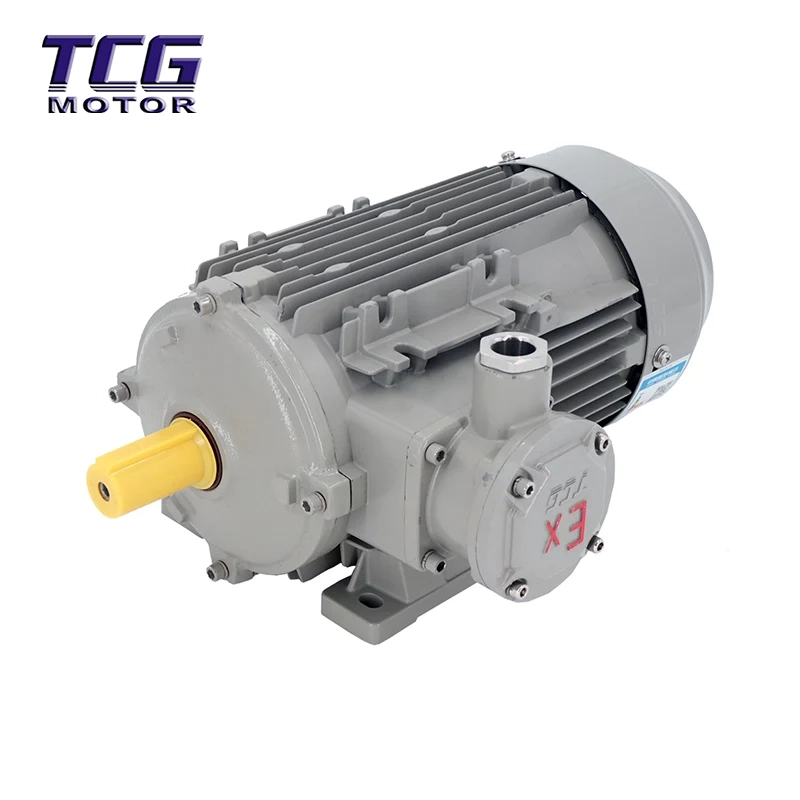

Взрывозащищенное крепление двигателя B3 Ex d IIC T4 подходит для использования в качестве общего привода в оборудовании, расположенном в местах, содержащих легковоспламеняющиеся газы или взрывоопасные смеси, образованные парами и воздухом. Он в основном используется в нефтяной и химической промышленности, а также широко применяется в текстильной, металлургической, городской газовой, транспортной, зерновой и нефтеперерабатывающей, бумажной, медицинской и других отраслях промышленности.
Индекс эффективности взрывозащищенного двигателя Ex d IIC T4 B3 соответствует уровню 3 стандарта GB/T 18613-2020 «Минимально допустимые значения и классы энергоэффективности трехфазных асинхронных двигателей малого и среднего размера». Подшипники NSK приняты.
Взрывозащищенное крепление двигателя B3 Ex d IIC T4 отличается высокой эффективностью и экономией энергии, а также большим запасом по повышению температуры, длительным сроком службы, низкой вибрацией, низким уровнем шума и высокой надежностью. Это первый отечественный взрывозащищенный трехфазный асинхронный двигатель с корпусом из алюминиевого сплава. По сравнению с традиционными чугунными корпусами он легче, компактнее и имеет более изысканный внешний вид.
По запросу может быть предоставлено дополнительное вспомогательное оборудование, такое как датчики температуры обмотки, датчики температуры подшипников, датчики температуры и нагреватели.
Модель: Трехфазный асинхронный двигатель серии YBX3
Мощность: от 0,18 до 315 кВт.
Полюсы статора: 2P, 4P, 6P, 8P
Тип установки: B3, B5, B14, B35
Высокоэффективный взрывозащищенный трехфазный асинхронный двигатель серии YBX3
Взрывозащищенный двигатель Exd — это тип взрывозащищенного двигателя. Его принцип заключается в размещении компонентов, которые могут генерировать искры, дуги или опасные высокие температуры во время нормальной работы, внутри взрывозащищенного корпуса. Корпус способен выдерживать внутреннее давление без повреждений и гарантирует, что при распространении внутреннего пламени через зазоры энергия снижается до уровня, недостаточного для воспламенения внешней атмосферы.
Класс II подразделяется следующим образом:
● Класс IIA: представительный газ – пропан;
● Класс IIB: представительный газ – этилен;
● Класс IIC: типичными газами являются водород и ацетилен.
Примеры распространенных горючих газов, паров и температурных групп для класса II приведены в таблице 1.
Примечание. Оборудование с маркировкой IIB также подходит для применений, требующих IIA. Оборудование с маркировкой IIC подходит для применений, требующих IIA или IIB.
Класс III подразделяется следующим образом:
● Класс IIIA: горючие летучие вещества;
● Класс IIIB: непроводящая пыль;
● Класс IIIC: проводящая пыль.
Примечание. Оборудование с маркировкой IIIB подходит для применений, требующих IIIA. Оборудование с маркировкой IIIC подходит для применений, требующих IIIA или IIIB.
| уровень | Группа и температура (℃) | |||
| Т1 | Т2 | Т3 | Т4 | |
| т>450 | 450≥ т>300 |
300≥ т>200 |
200≥t>135 | |
| ⅡА | Метан, этанацетат, пропан, стирол, бензол, ксилол, толуол, углерод монооксид |
Бутанол, бутан, этанол, пропилен, этилбензол, метанол, пропанол |
Циклогексан, пентан, гексан, гептан, октан, керосин, дизельное топливо, автомобильный бензин, деканировать |
ацетальдегид |
| ⅡБ | Пропаргин, циклопропан, коксовый газ |
1,2-пропиленоксид, оксид этилена, этилен |
Бутиральдегид, акролеин, водород сульфид, диметил эфир, тетрагидрофуран эфир |
Диэтиловый эфир, тетрафторэтилен, этилметиловый эфир |
| ⅡС | водород | ацетилен | ||
Номинальное напряжение: 220/380 В, 380/660 В; (380 В, 660 В применимы только к двигателям мощностью 4 кВт и выше)
Номинальная частота: 50/60 Гц
Режим работы: S1 (система непрерывной работы)
Высота не превышает 1000м.
Температура окружающего воздуха меняется в зависимости от сезона и составляет -15~+40°C в помещении;
Максимальная относительная влажность окружающего воздуха: средняя максимальная относительная влажность самого влажного месяца составляет 90 %, а средняя минимальная температура месяца не превышает 25°С.
| Нет. | Номинальная мощность | Номинальная скорость | Номинальный ток (А) | Эффективность | Коэффициент мощности | Номинальный крутящий момент | Крутящий момент заблокированного ротора Номинальный крутящий момент |
Макс. крутящий момент Номинальный крутящий момент |
Ток заблокированного ротора Номинальный ток |
|
| кВт | HP | (р/мим) | 380В | (η) | COSΦ | Н·м | Ц/Тн | Тмакс/Тн | Есть/Входит | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112М-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| Нет. | Номинальная мощность | Номинальная скорость | Номинальный ток (А) | Эффективность | Коэффициент мощности | Номинальный крутящий момент | Крутящий момент заблокированного ротора Номинальный крутящий момент |
Макс. крутящий момент Номинальный крутящий момент |
Ток заблокированного ротора Номинальный ток |
|
| кВт | HP | (р/мим) | 380В | (η) | COSΦ | Н·м | Ц/Тн | Тмакс/Тн | Есть/Входит | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Какие сертификаты имеют ваши взрывозащищенные двигатели?
Наши взрывозащищенные двигатели сертифицированы в соответствии со стандартами IEC 60079 и GB3836 и имеют классы Ex d IIB T4 / IIC T4. По запросу мы также предоставляем сертификаты ATEX, IECEx и CNEX.
2. Могу ли я получить двигатели OEM или индивидуальные двигатели?
Да, Hengfu — ведущая китайская фабрика, предлагающая полный комплекс OEM-услуг. Мы поддерживаем индивидуальные напряжения, материалы вала (нержавеющая сталь 304/316), специальные цвета краски, нагреватели, датчики PT100 и другие модификации в соответствии с требованиями вашего проекта.
3. Каковы сроки выполнения оптовых заказов?
Как производитель с собственным производством, наш стандартный срок выполнения оптовых заказов составляет 15–25 дней. Образцы могут быть организованы в течение 7–10 дней. Мы обеспечиваем своевременную доставку с гибкими вариантами логистики.
4. Какие типы крепления доступны?
Мы предлагаем различные типы монтажа, включая B3 (на лапах), B5 (на фланце), B14 (на лицевой стороне) и B35 (комбинированный на лапах). Тип B3 чаще всего используется для промышленного применения.
5. Каков гарантийный срок?
Мы предоставляем стандартную 18-месячную гарантию с даты отгрузки, покрывающую производственные дефекты. Наша команда послепродажного обслуживания предлагает удаленную техническую поддержку и поставку запасных частей по всему миру.
6. Как вы обеспечиваете качество продукции и ее упаковку для экспорта?
Наша фабрика сертифицирована ISO9001. Каждый двигатель проходит 100% проверку перед отправкой. На экспорт мы используем стандартные мореходные фанерные ящики с усиленными поддонами для обеспечения безопасной транспортировки.
