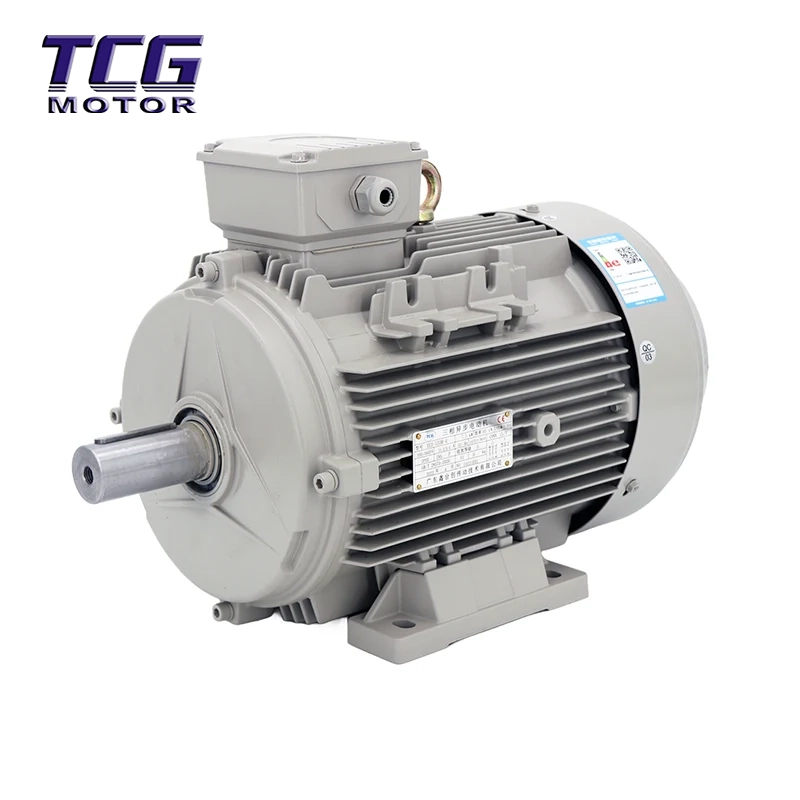

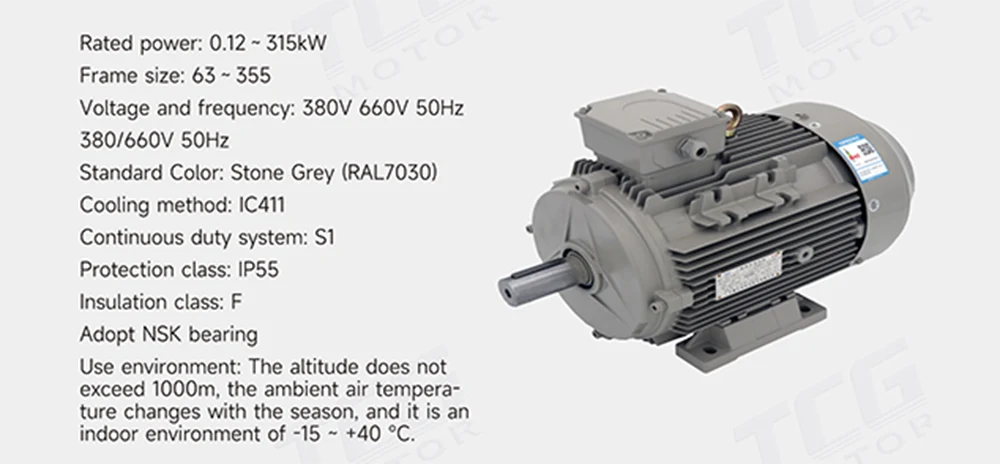

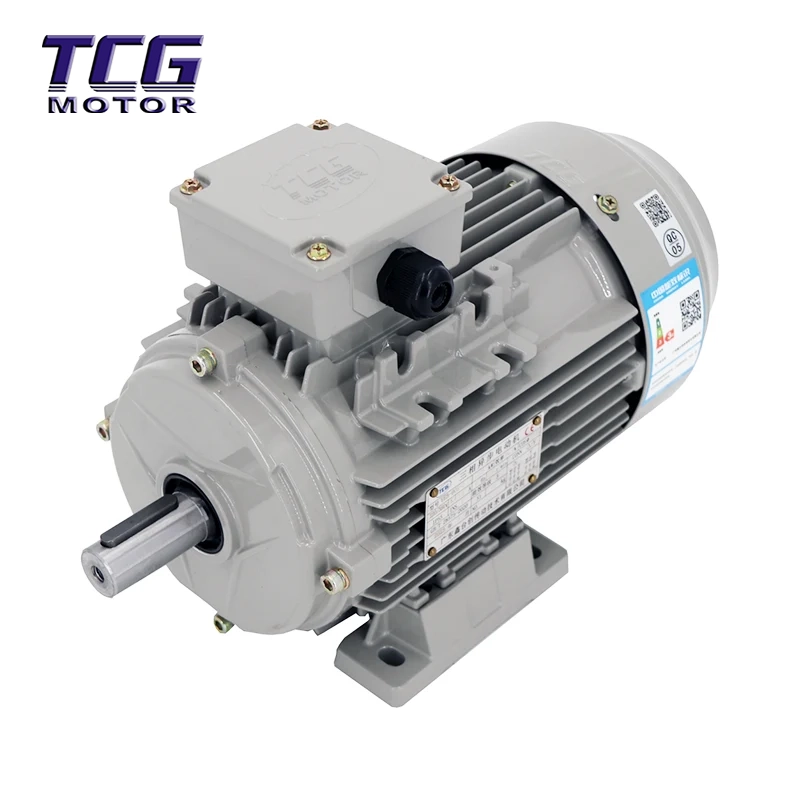

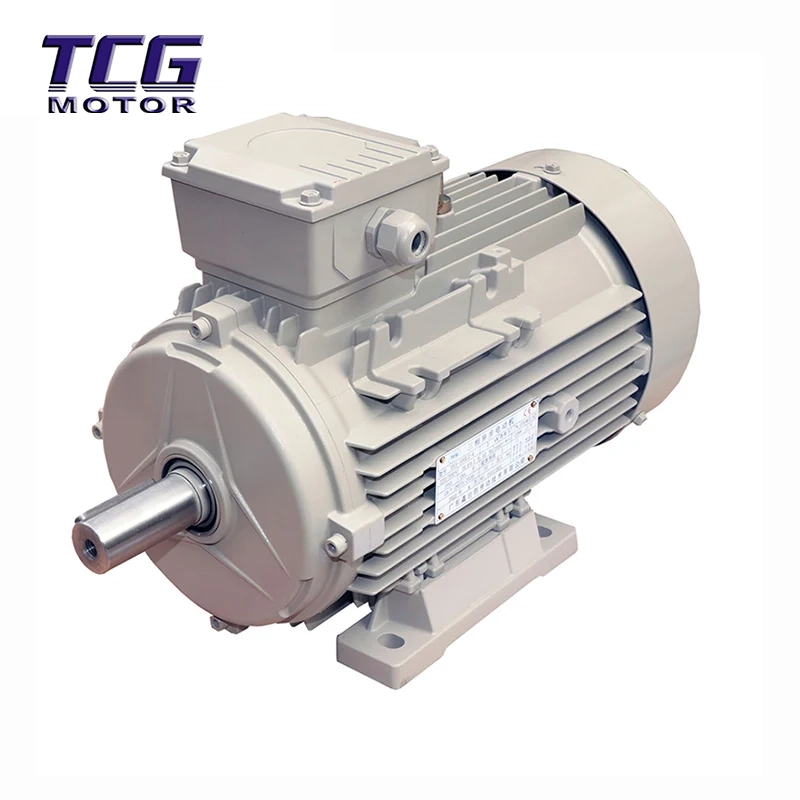

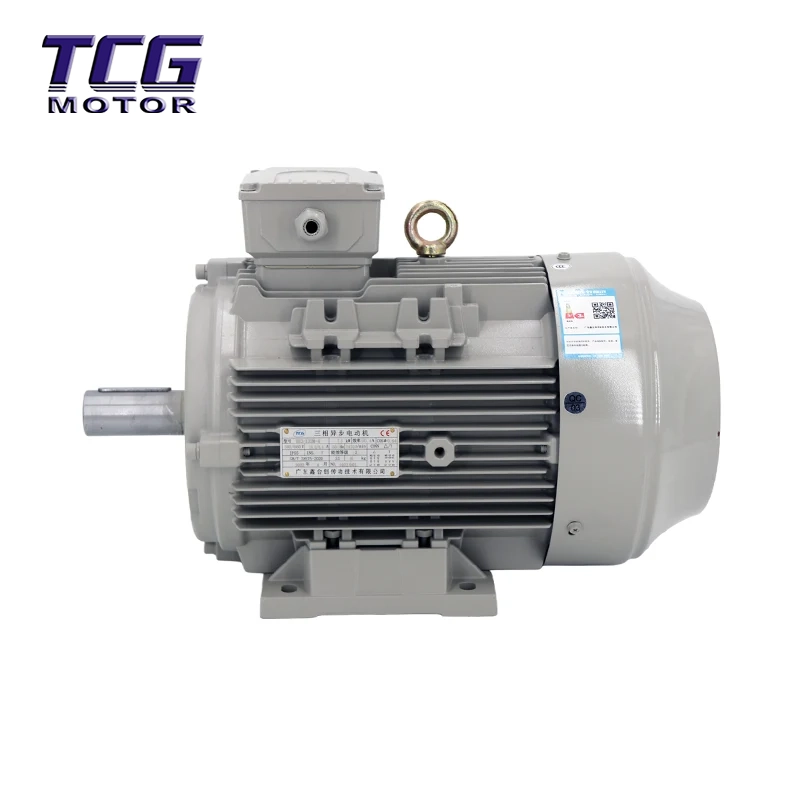

Этот высокоэффективный двигатель B3 с креплением на ножках имеет корпус из литого алюминия, который не только легче, но и обеспечивает превосходное рассеивание тепла. Его компактная конструкция и превосходная система изоляции (класс F) делают его особенно подходящим для использования в нефтяной, химической и других суровых промышленных условиях. Будь то непрерывная работа или сложные производственные условия, двигатель YE3 обеспечивает стабильную и надежную поддержку мощности.
|
Параметр |
Подробности |
|
Класс эффективности |
IE3 (сверхвысокая эффективность) соответствует национальным стандартам энергосбережения. |
|
Номинальный диапазон мощности |
0,12–315 кВт (широкий диапазон для промышленного применения) |
|
Размер кадра |
71 - 355 |
|
Напряжение и частота |
380 В/60 Гц или 50 Гц (зависит от конкретной модели) |
|
Класс защиты |
IP55 (пыленепроницаемость и защита от брызг воды) |
|
Класс изоляции |
Класс F (протестировано как класс B) |
|
Метод охлаждения |
IC411 (самовентиляция/самоохлаждение) |
|
Стандартный цвет |
Светло-серый (RAL 7050) |
| Тип №. |
Рейтинг выход |
Рейтинг текущий |
Рейтинг скорость |
ЭФФ |
Власть фактор COSΦ |
Рейтинг Крутящий момент Тст/Тн |
Заблокировано ротор/номинальный крутящий момент Тст/Тн |
Макс/номинальный крутящий момент Тм/Тн |
Заблокировано ротор/номинальный текущий Ист/н |
Шум LWA |
Масса | ||
| кВт | HP | A | об/мин | % | Нм | д3 | КГ | ||||||
| синхронная скорость 3000об/мин | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЙЭ3-71М1-2 | 0.37 | 0.5 | 0.9 | 2800 | 73.8 | 0.81 | 1.3 | 2.3 | 2.2 | 7 | 64 | 7.5 | |
| ЙЭ3-71М2-2 | 0.55 | 0.75 | 1.3 | 2800 | 77.8 | 0.82 | 1.9 | 2.3 | 2.3 | 7 | 64 | 8 | |
| ЙЭ3-80М1-2 | 0.75 | 1 | 1.7 | 2870 | 80.7 | 0.82 | 2.5 | 2.3 | 2.3 | 7 | 62 | 1 | |
| ЙЭ3-80М2-2 | 1.1 | 1.5 | 2.4 | 2875 | 82.7 | 0.83 | 3.65 | 2.2 | 2.3 | 7.6 | 62 | 13 | |
| ЙЭ3-90С-2 | 1.5 | 2 | 3.2 | 2880 | 84.2 | 0.84 | 4.97 | 2.2 | 2.3 | 7.9 | 67 | 15 | |
| ЙЕ3-90Л-2 | 2.2 | 3 | 4.6 | 2880 | 85.9 | 0.85 | 7.3 | 2.2 | 2.3 | 7.9 | 67 | 18 | |
| YE3-100L-2 | 3 | 4 | 6 | 2880 | 87.1 | 0.87 | 9.95 | 2.2 | 2.3 | 8.5 | 74 | 26 | |
| ЙЭ3-112М-2 | 4 | 5.5 | 7.8 | 2915 | 88.1 | 0.88 | 13.1 | 2.2 | 2.3 | 8.5 | 77 | 33 | |
| YE3-132S1-2 | 5.5 | 7.5 | 10.6 | 2935 | 89.2 | 0.88 | 17.9 | 2 | 2.3 | 8.5 | 79 | 48 | |
| ЙЕ3-132С2-2 | 7.5 | 10 | 14.4 | 2930 | 90.1 | 0.88 | 24.4 | 2 | 2.3 | 8.5 | 79 | 53 | |
| ЙЭ3-160М1-2 | 11 | 15 | 20.6 | 2950 | 91.2 | 0.89 | 35.6 | 2 | 2.3 | 8.5 | 81 | 110 | |
| ЙЭ3-160М2-2 | 15 | 20 | 27.9 | 2945 | 91.9 | 0.89 | 48.6 | 2 | 2.3 | 8.5 | 81 | 122 | |
| ЙЕ3-160Л-2 | 18.5 | 25 | 34.2 | 2945 | 92.4 | 0.89 | 60 | 2 | 2.3 | 8.5 | 81 | 135 | |
| ЙЭ3-180М-2 | 22 | 30 | 40.5 | 2950 | 92.7 | 0.89 | 71.2 | 2 | 2.3 | 8.2 | 83 | 185 | |
| YE3-200L1-2 | 30 | 40 | 54.9 | 2965 | 93.3 | 0.89 | 96.6 | 2 | 2.3 | 7.5 | 84 | 230 | |
| ЙЕ3-200Л2-2 | 37 | 50 | 67.4 | 2965 | 93.7 | 0.89 | 119 | 2 | 2.3 | 7.6 | 84 | 243 | |
| ЙЭ3-225М-2 | 45 | 60 | 80.8 | 2965 | 94 | 0.9 | 145 | 2 | 23 | 7.7 | 86 | 324 | |
| ЙЭ3-250М-2 | 55 | 75 | 98.5 | 2975 | 94.3 | 0.9 | 177 | 2 | 2.3 | 7.1 | 89 | 385 | |
| YE3-280S-2 | 75 | 100 | 134 | 2975 | 94.7 | 0.9 | 241 | 1.8 | 2.3 | 7.1 | 91 | 530 | |
| ЙЭ3-280М-2 | 90 | 120 | 160 | 2975 | 95 | 0.9 | 289 | 1.8 | 2.3 | 7.1 | 91 | 585 | |
| YE3-315S-2 | 110 | 150 | 195 | 2985 | 952 | 0.9 | 352 | 1.8 | 2.3 | 7.1 | 92 | 965 | |
| ЙЭ3-315М-2 | 132 | 180 | 234 | 2985 | 95.4 | 0.9 | 422 | 1.8 | 2.3 | 7.1 | 92 | 1070 | |
| ЙЕ3-315L1-2 | 160 | 220 | 279 | 2985 | 95.6 | 0.91 | 512 | 1.8 | 2.3 | 7.2 | 92 | 150 | |
| ЙЕ3-315L2-2 | 200 | 270 | 349 | 2985 | 95.8 | 0.91 | 640 | 1.8 | 2.2 | 7.2 | 92 | 1210 | |
| ЙЭ3-355М-2 | 250 | 340 | 436 | 2985 | 95.8 | 0.91 | 800 | 1.6 | 22 | 7.2 | 100 | 1670 | |
| YE3-355L-2 | 315 | 430 | 549 | 2985 | 95.8 | 0.91 | 1008 | 1.6 | 2,2 7,2 | 100 | 1865 | ||
| синхронная скорость 1500 об/мин | |||||||||||||
| ЙЭ3-71М1-4 | 0.25 | 0.34 | 0.34 | 1400 | 73.5 | 0.74 | 1.7 | 2.1 | 2.2 | 6.6 | 55 | 7 | |
| ЙЭ3-71М2-4 | 0.37 | 0.5 | 0.5 | 1400 | 77.3 | 0.75 | 2.5 | 2.1 | 2.2 | 6.6 | 55 | 7.5 | |
| ЙЕ3-80М1-4 | 0.55 | 0.75 | 0.75 | 1430 | 80.8 | 0.75 | 3.7 | 2.4 | 2.3 | 6.6 | 56 | 11 | |
| ЙЕ3-80М2-4 | 0.75 | 1 | 1 | 1430 | 82.5 | 0.75 | 5.0 | 2.3 | 2.3 | 6.6 | 56 | 13 | |
| ЙЭ3-90С-4 | 1.1 | 1.5 | 1.5 | 1430 | 84.1 | 0.76 | 7.3 | 2.3 | 2.3 | 6.8 | 59 | 16 | |
| ЙЕ3-90Л-4 | 1.5 | 2 | 2 | 1430 | 85.3 | 0.77 | 10.0 | 2.3 | 2.3 | 7 | 59 | 20 | |
| ЙЕ3-100Л1-4 | 2.2 | 3 | 3 | 1450 | 86.7 | 0.81 | 14.5 | 2.3 | 2.3 | 7.6 | 64 | 28 | |
| ЙЕ3-100Л2-4 | 3 | 4 | 4 | 1450 | 87.7 | 0.82 | 19.8 | 2.3 | 2.3 | 7.6 | 64 | 33 | |
| ЙЭ3-112М-4 | 4 | 5.5 | 5.5 | 1465 | 88.6 | 0.82 | 26.1 | 2.2 | 2.3 | 7.8 | 65 | 35 | |
| ЙЕ3-132С-4 | 5.5 | 7.5 | 7.5 | 1465 | 89.6 | 0.83 | 35.9 | 2 | 2.3 | 7.9 | 71 | 49 | |
| ЙЭ3-132М-4 | 7.5 | 10 | 10 | 1470 | 90.4 | 0.84 | 48.7 | 2 | 2.3 | 7.5 | 71 | 59 | |
| ЙЭ3-160М-4 | 11 | 15 | 15 | 1470 | 91.4 | 0.85 | 71.5 | 2.2 | 2.3 | 7.7 | 73 | 130 | |
| YE3-160L-4 | 15 | 20 | 20 | 1470 | 92.1 | 0.86 | 97.4 | 2.2 | 2.3 | 7.8 | 73 | 148 | |
| ЙЭ3-180М-4 | 18.5 | 25.0 | 25.0 | 1470.0 | 92.6 | 0.9 | 120.0 | 2.0 | 2.3 | 7.8 | 76.0 | 192 | |
| YE3-180L-4 | 22.0 | 30.0 | 30.0 | 1475.0 | 93.0 | 0.9 | 143.0 | 2.0 | 2.3 | 7.8 | 76.0 | 206 | |
| YE3-200L-4 | 30.0 | 40.0 | 40.0 | 1480.0 | 93.6 | 0.9 | 194.0 | 2.0 | 2.3 | 7.3 | 76.0 | 275 | |
| YE3-225S-4 | 37.0 | 50.0 | 50.0 | 1480.0 | 93.9 | 0.9 | 239.0 | 2.0 | 2.3 | 7.4 | 78.0 | 325 | |
| ЙЭ3-225М-4 | 45.0 | 60.0 | 60.0 | 1485.0 | 942.0 | 0.9 | 290.0 | 2.0 | 2.3 | 7.4 | 78.0 | 350 | |
| ЙЭ3-250М-4 | 55.0 | 75.0 | 75.0 | 1490.0 | 94.6 | 0.9 | 354.0 | 2.0 | 2.3 | 7.4 | 79.0 | 435 | |
| ЙЕ3-280С-4 | 75.0 | 100.0 | 100.0 | 490.0 | 95.0 | 0.9 | 481.0 | 2.0 | 2.3 | 6.7 | 80.0 | 585 | |
| ЙЭ3-280М-4 | 90.0 | 120.0 | 120.0 | 1490.0 | 952.0 | 0.9 | 577.0 | 2.0 | 2.3 | 6.9 | 80.0 | 663 | |
| ЙЕ3-315С-4 | 110.0 | 150.0 | 150.0 | 1490.0 | 95.4 | 0.9 | 705.0 | 2.0 | 2.2 | 7.0 | 88.0 | 1010 | |
| ЙЭ3-315М-4 | 132.0 | 180.0 | 180.0 | 1490.0 | 95.6 | 0.9 | 846.0 | 2.0 | 2.2 | 7.0 | 88.0 | 140 | |
| ЙЕ3-315L1-4 | 160.0 | 220.0 | 220.0 | 1490.0 | 95.8 | 0.9 | 1026.0 | 2.0 | 2.2 | 7.1 | 88.0 | 1210 | |
| ЙЕ3-315L2-4 | 200.0 | 270.0 | 270.0 | 1490.0 | 96.0 | 0.9 | 1282.0 | 2.0 | 2.2 | 7.1 | 88.0 | 285 | |
| ЙЭ3-355М-4 | 250.0 | 340.0 | 340.0 | 1495.0 | 96.0 | 0.9 | 1597.0 | 2.0 | 2.2 | 7.1 | 95.0 | 1680 | |
| YE3-355L-4 | 315.0 | 430.0 | 430.0 | 1495.0 | 96.0 | 0.9 | 2012.0 | 2.0 | 2.2 | 7.1 | 95.0 | 1870 | |
Примечание. Вышеуказанные параметры, размеры и вес приведены только для справки, подробную информацию можно найти в реальном продукте.
| Тип №. |
Рейтинг выход |
Рейтинг текущий |
Рейтинг скорость |
ЭФФ |
Власть фактор COSΦ |
Рейтинг Крутящий момент Тст/Тн |
Заблокировано ротор/номинальный крутящий момент Тст/Тн |
Макс/номинальный крутящий момент Тм/Тн |
Заблокировано ротор/номинальный текущий Ист/н |
Шум LWA |
Масса | |
| кВт | HP | A | об/мин | % | Нм | д3 | КГ | |||||
| синхронная скорость 1000об/мин | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЙЭ3-71М1-6 | 0.18 | 0.25 | 0.6 | 900 | 63.9 | 0.66 | 1.9 | 1.9 | 2 | 6 | 52 | 8.5 |
| ЙЭ3-71М2-6 | 0.25 | 0.34 | 0.8 | 900 | 68.6 | 0.68 | 2.7 | 1.9 | 2 | 6 | 52 | 10 |
| ЙЭ3-80М1-6 | 0.37 | 0.5 | 1.1 | 920 | 73.5 | 0.7 | 3.8 | 1.9 | 2 | 6 | 54 | 1 |
| ЙЕ3-80М2-6 | 0.55 | 0.75 | 1.5 | 920 | 77.2 | 0.72 | 5.7 | 1.9 | 2.1 | 6 | 54 | 13 |
| ЙЭ3-90С-6 | 0.75 | 1 | 2.0 | 945 | 78.9 | 0.7 | 7.6 | 2 | 2.1 | 6 | 57 | 16 |
| ЙЕ3-90Л-6 | 1.1 | 1.5 | 2.8 | 950 | 81 | 0.73 | 1.1 | 2 | 2.1 | 6 | 57 | 20 |
| YE3-100L-6 | 1.5 | 2 | 3.8 | 950 | 82.5 | 0.73 | 15.1 | 2 | 2.1 | 6.5 | 61 | 26 |
| ЙЭ3-112М-6 | 2.2 | 3 | 5.4 | 965 | 84.3 | 0.74 | 21.8 | 2 | 2.1 | 6.6 | 65 | 32 |
| ЙЕ3-132С-6 | 3 | 4 | 7.2 | 975 | 85.6 | 0.74 | 29.4 | 2 | 2.1 | 6.8 | 69 | 44 |
| ЙЭ3-132М1-6 | 4 | 5.5 | 9.5 | 975 | 86.8 | 0.74 | 39.2 | 2 | 2.1 | 6.8 | 69 | 53 |
| ЙЭ3-132М2-6 | 5.5 | 7.5 | 12.7 | 975 | 88 | 0.75 | 53.9 | 2 | 2.1 | 7 | 69 | 58 |
| ЙЭ3-160М-6 | 7.5 | 10 | 16.2 | 980 | 89.1 | 0.79 | 73.1 | 2 | 2.1 | 7 | 73 | 120 |
| YE3-160L-6 | 1 | 15 | 23.1 | 980 | 90.3 | 0.8 | 107.2 | 2 | 2.1 | 7.2 | 73 | 145 |
| ЙЕ3-180Л-6 | 15 | 20 | 30.9 | 980 | 91.2 | 0.81 | 146 | 1.9 | 2.1 | 7.3 | 73 | 188 |
| YE3-200L1-6 | 18.5 | 25 | 37.8 | 985 | 91.7 | 0.81 | 197 | 1.9 | 2.1 | 7.3 | 73 | 242 |
| ЙЕ3-200Л2-6 | 22 | 30 | 44.8 | 985 | 92.2 | 0.81 | 213 | 1.9 | 2.1 | 7.4 | 73 | 262 |
| ЙЭ3-225М-6 | 30 | 40 | 59.1 | 985 | 92.9 | 0.83 | 291 | 1.9 | 2.1 | 6.9 | 74 | 320 |
| ЙЭ3-250М-6 | 37 | 50 | 71.7 | 985 | 93.3 | 0.84 | 359 | 1.9 | 2.1 | 7.1 | 76 | 398 |
| ЙЕ3-280С-6 | 45 | 60 | 85.8 | 990 | 93.7 | 0.85 | 434 | 1.9 | 2 | 7.3 | 78 | 532 |
| ЙЭ3-280М-6 | 55 | 75 | 103 | 990 | 94.1 | 0.86 | 531 | 1.9 | 2 | 7.3 | 78 | 583 |
| ЙЕ3-315С-6 | 75 | 100 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 2 | 6.6 | 83 | 965 |
| ЙЭ3-315М-6 | 90 | 120 | 170 | 990 | 94.9 | 0.85 | 868 | 1.9 | 2 | 6.7 | 83 | 1085 |
| ЙЕ3-315L1-6 | 110 | 150 | 207 | 990 | 95.1 | 0.85 | 1061 | 1.9 | 2 | 6.7 | 83 | 175 |
| ЙЕ3-315L2-6 | 132 | 180 | 244 | 990 | 95.4 | 0.86 | 1273 | 1.9 | 2 | 6.8 | 83 | 1230 |
| ЙЕ3-355М1-6 | 160 | 220 | 296 | 995 | 95.6 | 0.86 | 1536 | 1.9 | 2 | 6.8 | 85 | 1575 |
| ЙЭ3-355М2-6 | 200 | 270 | 365 | 995 | 95.8 | 0.87 | 1920 | 1.9 | 2 | 6.8 | 85 | 1760 |
| YE3-355L-6 | 250 | 340 | 456 | 995 | 95.8 | 0.87 | 2390 | 1.9 | 2 | 6.8 | 85 | 1920 |
| синхронная скорость 750об/мин | ||||||||||||
| ЙЭ3-80М1-8 | 0.18 | 0.25 | 0.8 | 630 | 58.7 | 0.61 | 2.7 | 1.8 | 1.9 | 5.2 | 52 | 11 |
| ЙЭ3-80М2-8 | 0.25 | 0.34 | 1.0 | 640 | 64.1 | 0.61 | 3.7 | 1.8 | 1.9 | 5.7 | 52 | 13 |
| ЙЭ3-90С-8 | 0.37 | 0.5 | 1.3 | 660 | 69.3 | 0.61 | 5.4 | 1.8 | 1.9 | 6.2 | 56 | 16 |
| ЙЕ3-90Л-8 | 0.55 | 0.75 | 1.9 | 660 | 73 | 0.61 | 8.0 | 1.8 | 2 | 5.9 | 56 | 21 |
| ЙЕ3-100Л1-8 | 0.75 | 1 | 2.3 | 690 | 75 | 0.67 | 10.4 | 1.8 | 2 | 6.2 | 59 | 25 |
| ЙЕ3-100Л2-8 | 1.1 | 1.5 | 3.1 | 690 | 77.7 | 0.69 | 15.2 | 1.8 | 2 | 6.2 | 59 | 29 |
| ЙЭ3-112М-8 | 1.5 | 2 | 4.1 | 700 | 79.7 | 0.7 | 20.5 | 1.8 | 2 | 6.7 | 61 | 31 |
| ЙЕ3-132С-8 | 2.2 | 3 | 5.7 | 710 | 81.9 | 0.71 | 29.6 | 1.8 | 2 | 6.7 | 64 | 47 |
| ЙЭ3-132М-8 | 3 | 4 | 7.5 | 710 | 83.5 | 0.73 | 40.4 | 1.8 | 2 | 6.9 | 64 | 56 |
| ЙЭ3-160М1-8 | 4 | 5.5 | 9.8 | 720 | 84.8 | 0.73 | 53.1 | 1.9 | 2 | 6.9 | 68 | 108 |
| ЙЭ3-160М2-8 | 5.5 | 7.5 | 13.1 | 720 | 86.2 | 0.74 | 73.0 | 1.9 | 2 | 6.9 | 68 | 19 |
| ЙЕ3-160Л-8 | 7.5 | 10 | 17.4 | 720 | 87.3 | 0.75 | 99.5 | 1.9 | 2 | 6.6 | 68 | 140 |
| YE3-180L-8 | 1 | 14.67 | 25.1 | 730 | 87.5 | 0.76 | 143.9 | 2 | 2 | 6.6 | 70 | 199 |
| YE3-200L-8 | 15 | 20 | 34.1 | 730 | 88 | 0.76 | 196.2 | 2 | 2 | 6.6 | 73 | 250 |
| YE3-225S-8 | 18.5 | 24.67 | 41.1 | 730 | 90 | 0.76 | 242.0 | 1.9 | 2 | 6.6 | 73 | 297 |
| ЙЭ3-225М-8 | 22 | 29.33 | 47.4 | 740 | 90.5 | 0.78 | 283.9 | 1.9 | 2 | 6.6 | 73 | 315 |
| ЙЭ3-250М-8 | 30 | 40 | 63.4 | 740 | 91 | 0.79 | 387.2 | 1.9 | 2 | 6.6 | 75 | 424 |
| ЙЕ3-280С-8 | 37 | 49.33 | 77.8 | 740 | 91.5 | 0.79 | 477.5 | 1.9 | 2 | 6.6 | 76 | 522 |
| ЙЭ3-280М-8 | 45 | 60 | 94.1 | 740 | 92 | 0.79 | 580.7 | 1.9 | 2 | 6.6 | 76 | 567 |
| ЙЕ3-315С-8 | 55 | 73.33 | 11 | 740 | 92.8 | 0.81 | 709.8 | 1.8 | 2 | 6.6 | 82 | 795 |
| ЙЭ3-315М-8 | 75 | 100 | 151 | 740 | 93 | 0.81 | 967.9 | 1.8 | 2 | 6.6 | 82 | 900 |
| ЙЕ3-315L1-8 | 90 | 120 | 178 | 740 | 93.8 | 0.82 | 1161.5 | 1.8 | 2 | 6.6 | 82 | 845 |
| ЙЕ3-315L2-8 | 110 | 146.67 | 217 | 740 | 94 | 0.82 | 1419.6 | 1.8 | 2 | 6.6 | 82 | 1125 |
| ЙЭ3-355М1-8 | 132 | 176 | 261 | 740 | 94.2 | 0.82 | 1703.5 | 1.8 | 2 | 6.4 | 89 | 1467 |
| ЙЭ3-355М2-8 | 160 | 213.33 | 315 | 740 | 94.2 | 0.82 | 2064.9 | 1.8 | 2 | 6.4 | 89 | 1585 |
| YE3-355L-8 | 200 | 266.67 | 387 | 740 | 94.5 | 0.83 | 2581.1 | 1.8 | 2 | 6.4 | 89 | 1823 |
Примечание. Вышеуказанные параметры, размеры и вес приведены только для справки, подробную информацию можно найти в реальном продукте.

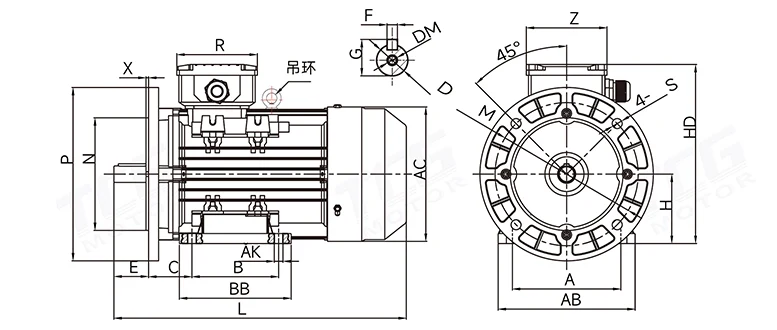

| Нет. | Полярное число | Размер: (мм) | ||||||||||||||||||||
| A | B | C | D | E | F | G | H | K | M | N | P | R | S | Z | АБ | переменного тока | ББ | ДМ | HD | L | ||
| 71М | 2,4,6 | 12 | 90 | 45 | 14 | 30 | 5 | 16 | 71 | 7 | 130 | 110 | 160 | 93 | 10 | 93 | 140 | 140 | 112 | М5"12 | 190 | 290 |
| 80М | 2,4,6,8 | 125 | 100 | 50 | 19 | 40 | 6 | 21.5 | 80 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 158 | 155 | 130 | М6“16 | 205 | 330 |
| 90-е годы | 2,4,6,8 | 140 | 100 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 175 | 168 | 130 | МБ*19 | 225 | 365 |
| 90л | 2,4,6,8 | 140 | 125 | 56 | 24 | 50 | 8 | 27 | 90 | 10 | 165 | 130 | 200 | 93 | 12 | 93 | 175 | 168 | 155 | М8*19 | 225 | 390 |
| 100л | 2.4,6.8 | 160 | 140 | 63 | 28 | 60 | 8 | 31 | 100 | 12 | 215 | 180 | 250 | 104 | 15 | 104 | 200 | 195 | 175 | М10*22 | 260 | 450 |
| 112М | 2,4,6,8 | 190 | 140 | 70 | 28 | 60 | 8 | 31 | 112 | 12 | 215 | 180 | 250 | 113 | 15 | 113 | 225 | 220 | 176 | М10'22 | 290 | 450 |
| 132С | 2.4,6.8 | 216 | 140 | 89 | 38 | 80 | 10 | 41 | 132 | 13 | 265 | 230 | 300 | 113 | 15 | 113 | 255 | 260 | 185 | МИ2*28 | 330 | 505 |
| 132М | 2,4,6,8 | 216 | 178 | 89 | 38 | 80 | 10 | 41 | 132 | 13 | 265 | 230 | 300 | 113 | 15 | 113 | 255 | 260 | 223 | МИ2*28 | 330 | 535 |
| 160М | 2,4,6,8 | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 314 | 314 | 260 | М16“36 | 411 | 608 |
| 160л | 2,4,6,8 | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 160 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 314 | 314 | 304 | М16'36 | 411 | 652 |
| 180М | 2,4,8 | 279 | 241 | 121 | 48 | 110 | 14 | 42.5 | 180 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 349 | 355 | 311 | М16*36 | 447 | 688 |
| 180л | 46.8 | 279 | 279 | 121 | 48 | 110 | 14 | 42.5 | 180 | 14.5 | 300 | 250 | 350 | 152 | 18.5 | 162 | 349 | 355 | 349 | М16°36 | 447 | 726 |
| 200л | 2,4,6,8 | 318 | 305 | 133 | 55 | 140 | 16 | 49 | 200 | 16.5 | 350 | 300 | 400 | 190 | 18.5 | 210 | 388 | 397 | 369 | М20*42 | 499 | 779 |
| 225С | 4.8 | 356 | 286 | 149 | 60 | 110 | 18 | 53 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 368 | М20*42 | 547 | 824 |
| 225М | 2 | 356 | 311 | 149 | 55 | 140 | 16 | 49 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 393 | М20*42 | 547 | 819 |
| 225М | 46.8 | 356 | 311 | 149 | 60 | 140 | 18 | 53 | 225 | 18.5 | 400 | 350 | 450 | 190 | 18.5 | 210 | 431 | 446 | 393 | М20*42 | 547 | 849 |
| 250М | 2 | 406 | 349 | 168 | 60 | 140 | 18 | 53 | 250 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 484 | 485 | 445 | М20*42 | 608 | 910 |
| 250М | 4,6,8 | 406 | 349 | 168 | 65 | 140 | 18 | 58 | 250 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 484 | 485 | 445 | М20*42 | 608 | 910 |
| 280С | 2 | 457 | 368 | 190 | 75 | 140 | 18 | 58 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 485 | М20*42 | 667 | 982 |
| 280С | 4,6,8 | 457 | 368 | 190 | 65 | 140 | 20 | 67.5 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 485 | М20*42 | 667 | 982 |
| 280М | 2 | 457 | 419 | 190 | 65 | 140 | 18 | 58 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 536 | М20*42 | 667 | 1033 |
| 280М | 4.6.8 | 457 | 419 | 190 | 75 | 140 | 20 | 67.5 | 280 | 24 | 500 | 450 | 550 | 218 | 18.5 | 248 | 542 | 547 | 536 | М20*42 | 667 | 1033 |
| 315С | 2 | 508 | 406 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 570 | М20*42 | 842 | 1194 |
| 315С | 46.8 | 508 | 406 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 570 | М20*42 | 842 | 1224 |
| 315М | 2 | 508 | 457 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | М20*42 | 842 | 1304 |
| 315М | 46.8 | 508 | 457 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | М20*42 | 842 | 1334 |
| 315л | 2 | 508 | 508 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | М20*42 | 842 | 1304 |
| 315л | 4,6,8 | 508 | 508 | 216 | 80 | 170 | 22 | 71 | 315 | 28 | 600 | 550 | 660 | 280 | 24 | 320 | 628 | 620 | 680 | М20*42 | 842 | 1334 |
| 355М | 2 | 670 | 560 | 254 | 75 | 140 | 20 | 67.5 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | М20*50 | 997 | 1486 |
| 355М | 4,6,8 | 610 | 560 | 254 | 95 | 170 | 25 | 86 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | М24*50 | 997 | 1516 |
| 355л | 2 | 610 | 630 | 254 | 75 | 140 | 20 | 67.5 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | М20*50 | 997 | 1486 |
| 355л | 46.8 | 610 | 630 | 254 | 95 | 170 | 25 | 86 | 355 | 28 | 740 | 680 | 800 | 330 | 24 | 380 | 726 | 698 | 750 | М24*50 | 997 | 1516 |
Примечание. Двигатель 71-90 не имеет подъемного кольца.
Энергосбережение: как двигатель класса энергоэффективности IE3, он значительно снижает потери энергии по сравнению с традиционными двигателями, помогая предприятиям существенно снизить затраты на электроэнергию.
Долговечность: высокоэффективный двигатель B3 с креплением на лапах использует литой алюминиевый корпус, который не только снижает вес двигателя, но и повышает эффективность рассеивания тепла, обеспечивая долгосрочную стабильную работу в помещении в диапазоне от -15 ℃ до +40 ℃.
Низкий уровень выбросов углерода: за счет улучшения использования энергии выбросы углекислого газа сокращаются, что соответствует тенденции зеленого развития в современной промышленности.
Высокая универсальность: установочные размеры и номинальная мощность высокоэффективного двигателя B3, монтируемого на лапах, соответствуют международным стандартам, что облегчает замену старых моделей оборудования без необходимости внесения изменений в фундамент установки.
Высокоэффективный двигатель B3, монтируемый на лапах, широко используется в следующих отраслях промышленности благодаря своим превосходным защитным характеристикам (IP55) и способности выдерживать суровые условия эксплуатации:
Нефтехимия: Подходит для применений, требующих защиты от пыли и коррозии.
Горнодобывающая и металлургическая промышленность: Отвечает промышленным потребностям тяжелой и непрерывной работы.
Общее оборудование: питание насосов, вентиляторов, компрессоров и т. д.
Упаковка: Этот высокоэффективный двигатель B3 с креплением на ножках упакован в коробку из высокопрочного гофрированного картона или индивидуальный деревянный ящик, полностью обернутый внутри перламутровым хлопком EPE для обеспечения защиты от ударов и влаги во время транспортировки.
Политика доставки: Для стандартных моделей и нестандартных моделей, изготовленных по индивидуальному заказу (например, со специальной длиной вала или напряжением), обратитесь в службу поддержки клиентов. Мы поддерживаем морские перевозки/DHL/воздушные перевозки по всему миру.
В1: В чем разница между двигателем YE3 и традиционными двигателями серии Y?
О: Серия YE3 представляет собой обновленную замену серий Y, Y2 и YX3. YE3 соответствует сверхвысокому рейтингу энергоэффективности IE3, экономя больше энергии, чем традиционная серия Y. В нем также используется более совершенная технология корпуса из литого алюминия для лучшего рассеивания тепла и облегчения веса.
В2: Можно ли использовать этот высокоэффективный двигатель B3 на ножках на открытом воздухе?
A: Этот высокоэффективный двигатель B3, монтируемый на лапах, предназначен для использования внутри помещений с подходящим диапазоном температур от -15 ℃ до + 40 ℃. Хотя степень защиты IP55 (обеспечивает некоторую устойчивость к водяным брызгам), рекомендуется использовать его в защищенном помещении, чтобы продлить срок его службы.
Вопрос 3. Что такое стандарт энергоэффективности IE3?
Ответ: IE3 — это уровень «сверхвысокой эффективности» в стандартах энергоэффективности для трехфазных асинхронных двигателей, установленных Международной электротехнической комиссией (IEC). Использование двигателей IE3 является лучшим решением в ответ на национальную политику энергосбережения и сокращения выбросов, а также для снижения эксплуатационных расходов предприятия.
Адрес
№ 5 Chaoyang Industrial Road, город Яяо, город Хешань, провинция Гуандун, Китай
Тел.
Электронная почта
