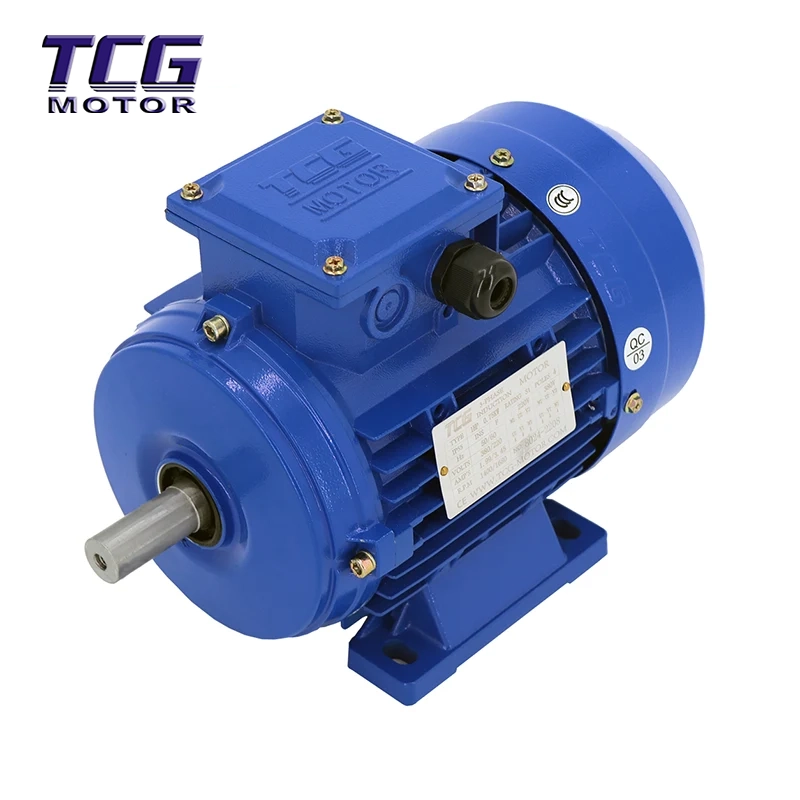

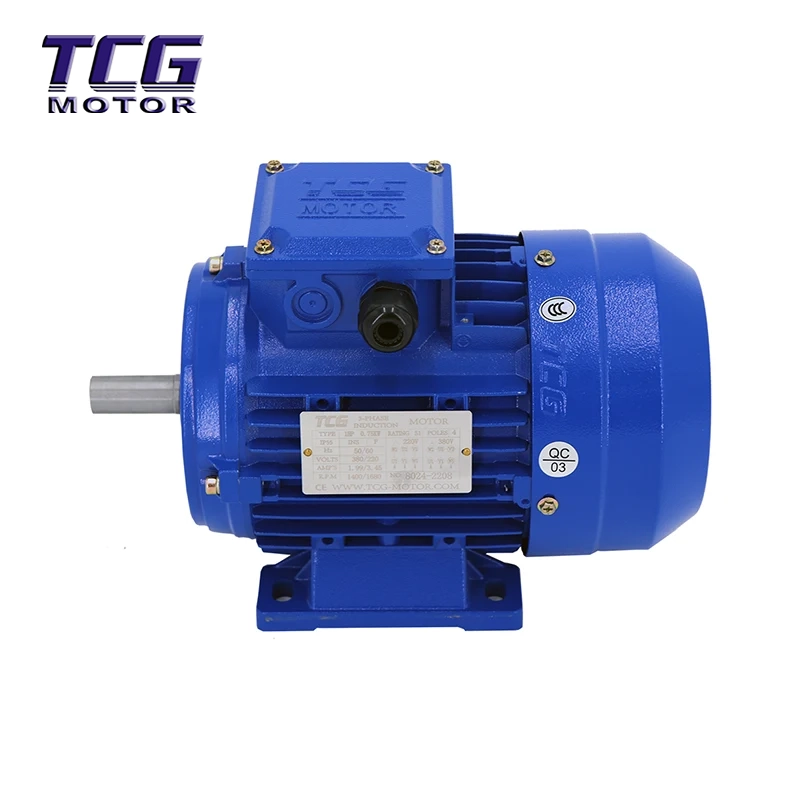

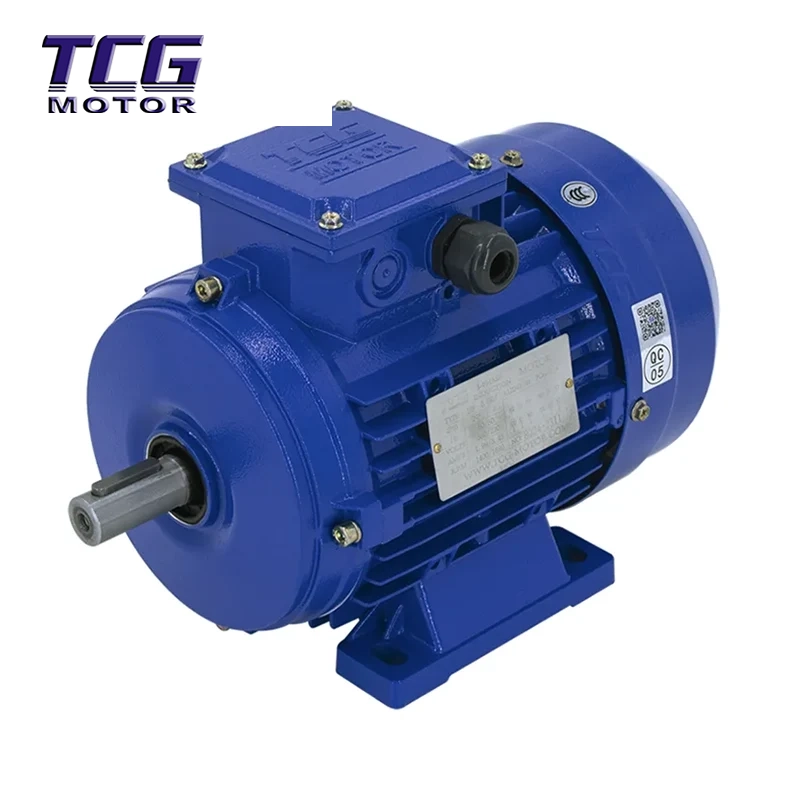

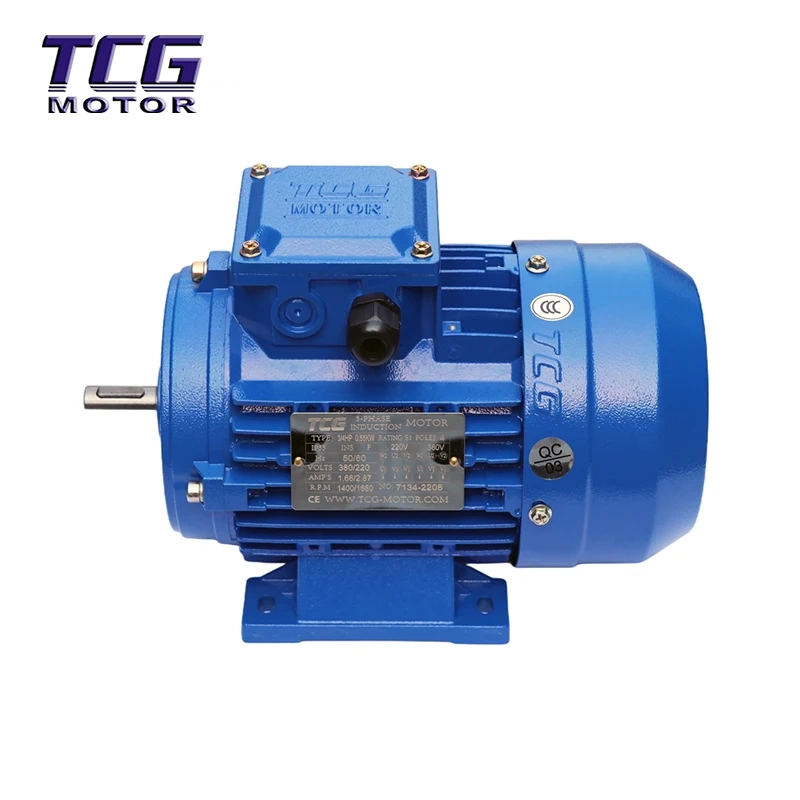

Двигатель Hengfu с алюминиевым корпусом B3, монтируемый на лапах, предназначен для работы в сложных условиях и предлагает широкий диапазон мощности от 0,06 кВт до 7,5 кВт в 8 стандартных размерах корпуса. Соответствующий размерам IEC и стандартам эффективности IE3, этот двигатель имеет устойчивый к коррозии алюминиевый корпус, который обеспечивает быстрое охлаждение и небольшой вес. Его сердцевина рассчитана на долговечность, в ней используются прецизионные подшипники NSK и изоляция класса F, обеспечивающая стабильную и бесшумную работу даже во влажных или пыльных условиях. Как китайская фабрика-производитель, мы обеспечиваем клиентам по всему миру стабильные сроки выполнения заказов и индивидуальные варианты монтажа, что делает его идеальным приводным решением для конвейерного, упаковочного, пищевого и химического оборудования.
Алюминиевый корпус двигателя B3, монтируемый на лапах, обеспечивает хорошую герметичность. И соответствует стандарту IP55 для защиты внешней оболочки.
Конструкция радиатора для охлаждения обеспечивает большую площадь поверхности и высокую теплоемкость, поэтому двигатели могут хорошо работать в очень тяжелых условиях эксплуатации.
Точная компенсация динамического баланса и малошумные подшипники делают работу двигателя более плавной и тихой.
Класс изоляции F.
Когда предварительно установленное уплотнительное устройство наружного вала соединено с вариатором и редуктором, уплотнение будет более безопасным.
Существует превосходная взаимозаменяемость между стандартом размера IEC и формой монтажа IM.
Внешняя оболочка: алюминиевый сплав
Вал: термообработанная сталь 40Cr.
Электромагнитный провод: Поли-QZ-2; Полимид QZY-2
Стальная пластина Si: DW470/600/800
Подшипник: C&U; НСК; НТН; СКФ; ДРУГОЙ
RAL9006 серебро
RAL5010 синий

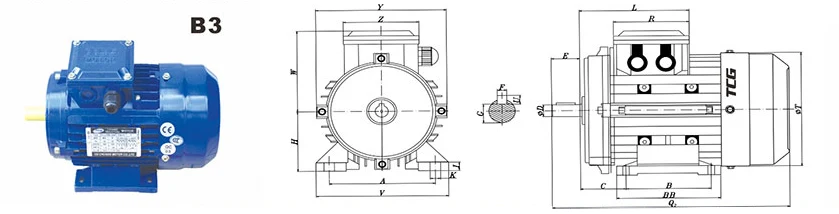

| Нет. | A | B | C | D | E | F | G | H | 1 | 2 квартал | U | V | W | Y | ББ | L | R | T | Z | K | Двигатель переменной частоты |
| ТС56 | 90 | 71 | 35 | 9 | 20 | 3 | 7.3 | 56 | 10 | 204 | 3 | 110 | 77 | 108 | 87 | 90 | 65 | 112 | 65 | 5.8 | - |
| ТС63 | 100 | 80 | 43 | 11 | 23 | 4 | 8.8 | 63 | 9 | 222 | 4 | 126 | 84 | 119 | 100 | 101 | 70 | 120 | 70 | 8 | 282 |
| ТС71 | 112 | 90 | 47 | 14 | 30 | 5 | 11.3 | 71 | 10 | 247 | 5 | 140 | 94 | 136 | 110 | 116 | 80 | 139 | 80 | 7 | 302 |
| ТС80 | 125 | 100 | 51 | 19 | 40 | 6 | 15.8 | 80 | 10 | 287 | 6 | 159 | 108 | 153 | 125 | 130 | 90 | 156 | 90 | 10 | 343 |
| ТС90 | 140 |
100 (125) |
56 | 24 | 50 | 8 | 20 | 90 | 12 |
315 (34) |
7 | 180 | 110 | 158 |
130 (155) |
134 | 90 | 162 | 90 | 10 |
370 (388) |
| ТС100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 14 | 389 | 7 | 200 | 150 | 191 | 176 | 134 | 104 | 196 | 104 | 12 | 443 |
| ТС112 | 190 | 140 | 71 | 28 | 60 | 8 | 24 | 112 | 15 | 398 | 7 | 224 | 147 | 204 | 176 | 170 | 130 | 204 | 130 | 12 | - |
| ТС132 | 216 |
140 (178) |
89 | 38 | 80 | 10 | 33 | 132 | 16 |
457 (503) |
8 | 255 | 174 | 243 |
185 (220) |
187 | 140 | 243 | 150 | 13 | - |

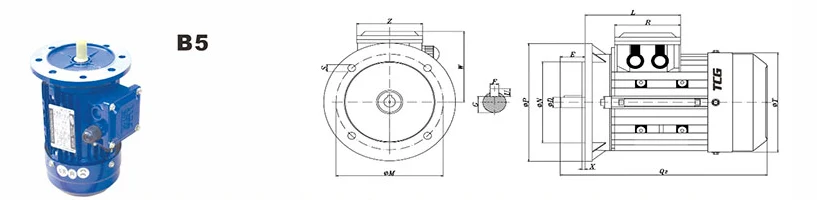

| Нет. | D | E | F | G | M | N | P | Q₂ | S | U | W | X | L | R | T | Z | Двигатель переменной частоты |
| ТС56 | 6 | 20 | 3 | 7.3 | 100 | 80 | 120 | 204 | 7 | 3 | 77 | 2.5 | 90 | 65 | 112 | 65 | - |
| ТС63 | 11 | 23 | 4 | 8.8 | 115 | 95 | 140 | 222 | 9.5 | 4 | 84 | 3 | 97 | 70 | 120 | 70 | 282 |
| ТС71 | 14 | 30 | 5 | 11.3 | 130 | 110 | 160 | 247 | 9.5 | 5 | 94 | 3.5 | 115 | 80 | 139 | 80 | 302 |
| ТС80 | 19 | 40 | 6 | 15.8 | 165 | 130 | 200 | 286 | 11 | 6 | 108 | 3.5 | 130 | 90 | 156 | 90 | 343 |
| ТС90 | 24 | 50 | 8 | 20 | 165 | 130 | 200 |
315 (340) |
11 | 7 | 111 | 3.5 | 129 | 90 | 162 | 90 |
370 (388) |
| ТС100 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 390 | 15 | 7 | 150 | 4 | 141 | 104 | 196 | 104 | 443 |
| ТС112 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 398 | 15 | 7 | 147 | 4 | 170 | 130 | 204 | 130 | - |
| ТС132 | 38 | 80 | 10 | 33 | 265 | 230 | 300 |
457 (503) |
15 | 8 | 174 | 4 | 187 | 140 | 243 | 150 | - |
Примечание. Можно добавить преобразование частоты, торможение и энкодер; Выпрямитель двигателя постоянного тока с тормозом является внешним и имеет тот же размер, что и выше. () представляет размеры 90L и 132M.
| ТИП |
ВЛАСТЬ (КВт) |
Рейтинг Скорость (об/мин) |
Рейтинг Текущий (А) |
Власть Фактор COSΦ |
Рейтинг Крутящий момент (В.Н.) |
Запускать Коэффициент |
Несущий Коэффициент |
Перегрузка Коэффициент |
Масса (кг) |
|
2П н0=3000об/мин |
|||||||||
| TC5612 | 0.09 | 2800 | 0.32 | 0.68 | 0.307 | 2.3 | 2.3 | 6 | 2.6 |
| TC5622 | 0.12 | 2800 | 0.38 | 0.71 | 0.410 | 2.3 | 2.3 | 6 | 3.1 |
| TC5632 | 0.18 | 2800 | 0.65 | 0.70 | 0.614 | 2.3 | 2.3 | 6 | 3.6 |
| TC6312 | 0.18 | 2800 | 0.51 | 0.80 | 0.614 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6322 | 0.25 | 2800 | 0.67 | 0.81 | 0.853 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6332 | 0.37 | 2800 | 1.05 | 0.78 | 1.26 | 2.2 | 2.2 | 6.1 | 4.2 |
| TC7112 | 0.37 | 2800 | 0.98 | 0.81 | 1.26 | 2.2 | 2.2 | 6.1 | 5.4 |
| TC7122 | 0.55 | 2800 | 1.33 | 0.82 | 1.88 | 2.2 | 2.3 | 6.1 | 5.9 |
| TC7132 | 0.75 | 2800 | 1.82 | 0.83 | 2.56 | 2.3 | 2.3 | 6.1 | 6.4 |
| TC8012 | 0.75 | 2800 | 1.78 | 0.83 | 2.56 | 2.2 | 2.3 | 6.1 | 8.1 |
| TC8022 | 1.1 | 2800 | 2.49 | 0.84 | 3.75 | 2.2 | 2.3 | 7 | 9.3 |
| TC90S2 | 1.5 | 2840 | 3.34 | 0.84 | 5.04 | 2.2 | 2.3 | 7 | 10.9 |
| TC90L2 | 2.2 | 2840 | 4.69 | 0.85 | 7.40 | 2.2 | 2.3 | 7 | 13.8 |
| TC100L2 | 3 | 2860 | 6.14 | 0.87 | 10.0 | 2.2 | 2.3 | 7.5 | 19.6 |
| ТИП |
ВЛАСТЬ (КВт) |
Рейтинг Скорость (об/мин) |
Рейтинг Текущий (А) |
Власть Фактор COSΦ |
Рейтинг Крутящий момент (В.Н.) |
Запускать Коэффициент |
Несущий Коэффициент |
Перегрузка Коэффициент |
Масса (кг) |
|
4П н0=1500об/мин |
|||||||||
| TC5614 | 0.06 | 1380 | 0.28 | 0.58 | 0.410 | 2.4 | 2.4 | 6 | 3.3 |
| TC5624 | 0.09 | 1380 | 0.39 | 0.61 | 0.614 | 2.4 | 2.4 | 6 | 3.3 |
| TC5634 | 0.12 | 1380 | 0.52 | 0.62 | 0.819 | 2.4 | 2.4 | 6 | 3.8 |
| TC6314 | 0.12 | 1380 | 0.43 | 0.72 | 0.819 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6324 | 0.18 | 1380 | 0.61 | 0.73 | 1.23 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6334 | 0.25 | 1380 | 0.86 | 0.67 | 1.71 | 2.1 | 2.2 | 5.2 | 4.5 |
| TC6344 | 0.37 | 1380 | 1.2 | 0.67 | 2.50 | 2.1 | 2.2 | 5.2 | 4.8 |
| TC7114 | 0.25 | 1400 | 0.76 | 0.74 | 1.71 | 2.1 | 2.2 | 5.2 | 5.2 |
| TC7124 | 0.37 | 1400 | 1.07 | 0.75 | 2.53 | 2.1 | 2.2 | 5.2 | 5.3 |
| TC7134 | 0.55 | 1400 | 1.66 | 0.7 | 3.75 | 2.4 | 2.3 | 5.2 | 6.2 |
| TC7144 | 0.75 | 1400 | 2.1 | 0.68 | 5.12 | 2.4 | 2.3 | 6 | 7.2 |
| TC8014 | 0.55 | 1400 | 1.54 | 0.75 | 3.75 | 2.4 | 2.3 | 5.2 | 7.8 |
| TC8024 | 0.75 | 1400 | 1.99 | 0.76 | 5.12 | 2.3 | 2.3 | 6 | 9.3 |
| TC8034 | 1.1 | 1400 | 2.78 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 10.6 |
| TC90S4 | 1.1 | 1420 | 2.80 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 11.3 |
| TC90L4 | 1.5 | 1420 | 3.65 | 0.79 | 10.1 | 2.3 | 2.3 | 6 | 14.2 |
| TC100L1-4 | 2.2 | 1420 | 5.05 | 0.81 | 14.8 | 2.3 | 2.3 | 7 | 19.7 |
| TC100L2-4 | 3 | 1420 | 6.64 | 0.82 | 20.2 | 2.3 | 2.3 | 7 | 23.9 |
| ТИП |
ВЛАСТЬ (КВт) |
Рейтинг Скорость (об/мин) |
Рейтинг Текущий (А) |
Власть Фактор COSΦ |
Рейтинг Крутящий момент (В.Н.) |
Запускать Коэффициент |
Несущий Коэффициент |
Перегрузка Коэффициент |
Масса (кг) |
|
2П н0=3000об/мин |
|||||||||
| TC7116 | 0.18 | 910 | 0.71 | 0.66 | 1.88 | 1.9 | 2.0 | 4.0 | 6.0 |
| TC7126 | 0.25 | 910 | 0.92 | 0.68 | 2.62 | 1.9 | 2.0 | 4.0 | 7.2 |
| TC8016 | 0.37 | 910 | 1.27 | 0.70 | 3.88 | 1.9 | 2.0 | 4.7 | 7.8 |
| TC8026 | 0.55 | 910 | 1.74 | 0.72 | 5.77 | 1.9 | 2.1 | 4.7 | 9.2 |
| TC90S6 | 0.75 | 920 | 2.23 | 0.72 | 7.78 | 2.0 | 2.1 | 5.5 | 11.6 |
| TC90L6 | 1.1 | 920 | 3.10 | 0.73 | 11.4 | 2.0 | 2.1 | 5.5 | 14.3 |
| TC100L6 | 1.5 | 940 | 3.89 | 0.75 | 15.2 | 2.0 | 2.1 | 5.5 | 18.4 |
Примечание: вышеуказанные параметры указаны при условии: 3 фазы Y2-38OV/5 Оц.
1. Каким стандартам эффективности соответствуют ваши двигатели?
Наш двигатель B3 с алюминиевым корпусом, монтируемый на лапах, соответствует уровню эффективности IE3 согласно IEC 60034-30-1. Для рынков, требующих более высокой эффективности, мы также предлагаем модели премиум-класса IE4 по запросу. Все двигатели соответствуют GB18613-2020 и международным энергетическим нормам.
2. Какой диапазон мощности и типоразмеры доступны?
Наш двигатель B3 с алюминиевым корпусом, монтируемый на лапах, рассчитан на мощность от 0,06 до 7,5 кВт и имеет 8 стандартных размеров рамы. Мы также предлагаем изготовление по индивидуальному заказу для специальных номинальных мощностей и монтажных размеров в соответствии с потребностями конкретного проекта.
3. Какие сертификаты у вас есть на экспорт?
Мы предоставляем сертификаты ISO9001, CE и CCC. Наши двигатели производятся в соответствии со стандартами IEC и GB, что обеспечивает соответствие требованиям большинства международных рынков, включая Европу, Юго-Восточную Азию, Ближний Восток и Южную Америку.
4. Могу ли я получить OEM или двигатели по индивидуальному заказу?
Да, TCG — профессиональная китайская фабрика, предлагающая полный комплекс услуг OEM/ODM. Мы поддерживаем нестандартные материалы вала (нержавеющая сталь 304/316), специальные цвета окраски (код RAL), настройку напряжения, нагреватели, датчики температуры и варианты брендинга.
5. Каково время выполнения оптовых заказов?
Как производитель с собственным производством, наш стандартный срок выполнения оптовых заказов составляет 15–20 рабочих дней. Заказы образцов могут быть организованы в течение 7–10 дней. Мы также поддерживаем условия доставки FOB и CIF.
6. Какие типы крепления доступны?
Мы предлагаем различные конфигурации монтажа, включая B3 (на лапах), B5 (фланцевый), B14 (на лицевой стороне) и B35 (комбинированный). Тип B3 с креплением на лапах чаще всего используется в промышленности.
7. Как вы обеспечиваете качество продукции и энергоэффективность?
Перед отправкой каждый двигатель проходит 100% тестирование, включая испытания на ток холостого хода, вибрацию, шум и сопротивление изоляции. Мы используем подшипники NSK или SKF, высококачественную кремниевую сталь (DW470/600/800) и обмотки из 100% чистой меди с изоляцией класса F, чтобы обеспечить долгосрочную надежность и высокую эффективность.
8. Какова гарантия и послепродажное обслуживание?
Мы предлагаем стандартную гарантию 18 месяцев с даты отгрузки. Наша техническая команда обеспечивает удаленную поддержку, поставку запасных частей и помощь в устранении неполадок. Для крупных проектов мы также можем организовать сопровождение на месте, если это необходимо.
